氣動閥門加裝定位器的作用和工作原理是什么？
2025/3/6 15:49:17??????點擊：

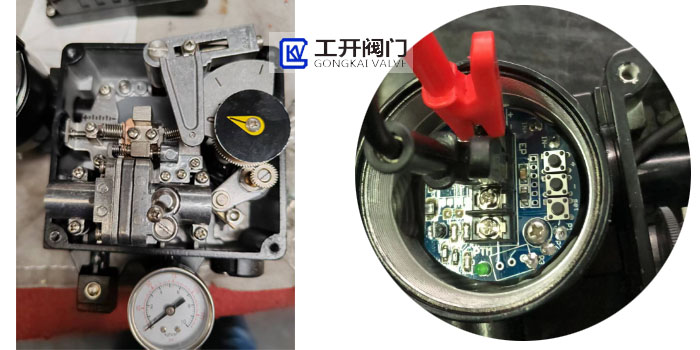

閥門定位器（Valve Positioner）是一種用于精確控制和調節控制閥位置的裝置。它通過接收來自控制器的輸入信號，將閥門的開度調整到所需的設定值，從而確保過程參數（如壓力、溫度、流量等）保持在預定范圍內。
閥門定位器的作用：
1、可以將全部氣源壓力送到調節閥的執行機構的膜室內，使氣源壓力得到充分利用，以此提高了執行機構的輸出力，相應的提高了調節閥能切斷更大的壓差。
2、由于是靠位置來反饋，當摩擦力較大時，便產生較大的回差，定位器便可改變輸出壓力使調節閥定在相應的位置上，“定位器”其名的得來，就是這個道理。所以，它又具有提高調節閥位置精度的作用。
3、定位器將整個氣源送到膜室，當膜室壓力使調節閥運動并走在相應的位置時，氣源被切換，調節閥便穩定在某位置上，即是說，調節閥的供氣速度快，調節閥的動作速度加快。

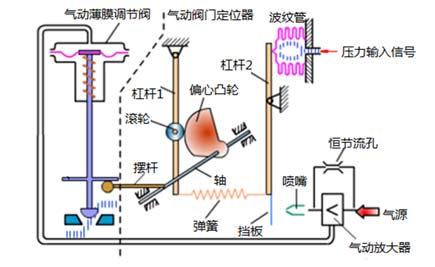

氣動閥門加裝定位器是基于力平衡控制原理，主要包括：力矩控制系統（由波紋管、杠桿2、噴嘴-擋板、氣動放大器等部件組成）和平衡力矩負反饋系統（由擺桿、軸、偏心凸輪、滾輪、杠桿1、彈簧等部件組成），如圖-上海工開閥門
當輸入波紋管輸入壓力控制信號增大時：
①杠桿2 繞支點轉動，檔板靠近噴嘴，噴嘴背壓增大，并經氣動放大器放大后進入執行機構氣室，使調節閥向下動作
②調節閥閥桿帶動反饋桿（擺桿）繞支點轉動，偏心凸輪逆時針轉動，通過滾輪使杠桿 1繞支點轉動，并將反饋彈簧拉伸
③彈簧對杠桿 2 的拉力與波紋管的壓力達到平衡時，閥門處于穩定狀態，此時輸入壓力控制信號與閥門位置相對應
噴嘴-擋板作為閥位定位器的重要部件，具有信號轉換、信號放大和控制作用。噴嘴-擋板可看作由恒氣阻R1（恒節流件）、變氣阻R2（噴嘴、擋板）、氣室組成。
擋板與噴嘴之間的距離△L 發生變化時，噴嘴-擋板將距離信號轉換成固定氣容（室）及噴嘴背壓的壓力信號，即△PD=△L
由于噴嘴孔的口徑遠大于恒節流孔和背壓孔的口徑，噴嘴-擋板能將擋板微小的位移信號進行放大，提高控制精度和靈敏度，即△PD/△L=k，k 值非常大
氣動閥門加裝定位器的作用主要包括以下幾點：
-
提高調節閥的定位精度和可靠性：閥門定位器能夠精確地控制調節閥的閥位，確保過程參數如壓力、溫度、流量等保持在預定范圍內。
-
增強執行機構的輸出力：在閥門兩端壓差大的情況下，閥門定位器可以通過提高氣源壓力來增大執行機構的輸出力，從而克服液體對閥芯產生的不平衡力，減小行程誤差。
-
克服介質對閥桿移動的阻力：當被調介質為粘性流體或含有固體懸浮物時，閥門定位器可以克服介質對閥桿移動的阻力，提高調節閥的響應速度和穩定性。
-
改善調節閥的流量特性：閥門定位器可以用來改善調節閥的流量特性，使調節閥能夠更好地適應不同的控制需求。
-
克服控制信號的傳遞滯后：在調節器與執行器距離較遠的情況下，閥門定位器可以克服控制信號的傳遞滯后，改善閥門的動作反應速度。
-
適應高溫、高壓、低溫等惡劣環境：閥門定位器能夠在高溫、高壓、低溫、有毒、易燃、易爆等惡劣環境下正常工作，防止對外泄漏，確保調節閥的安全穩定運行。
