HS41X防污隔斷閥-普通型防污隔斷閥-安全型防污隔斷閥-不銹鋼防污隔斷閥
更新：2022/12/6 9:45:02??????點擊：
- 品牌：???上海工開閥門
- 型號：???HS41X
產品介紹
HS41X防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。
該產品廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。
HS41X防污隔斷閥工作原理：
帶過濾防污隔斷閥由兩個隔開的止回閥和一個液壓傳動到泄水閥組成，第一個止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。
HS41X防污隔斷閥主要性能規范
| 公稱壓力 | 公稱通徑 | 適用介質 | 適用溫度 | 法蘭標準 | 試驗標準 | ||||||
| 1.0～2.5MPa | 50～600mm | 水 | 0～80℃ | GB/T 17241.6GB/T 9113 | GB/T 13927API598 |
| 零件名稱 | 材質 | ||
| 閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 | ||
| 閥瓣 | 不銹鋼、丁腈橡膠 | ||
| 閥桿 | 鋁青銅、鉻不銹鋼 | ||
| 膜片 | 丁腈橡膠 | ||
| 膜片壓板 | 不銹鋼 | ||
| 彈簧 | 不銹鋼 |

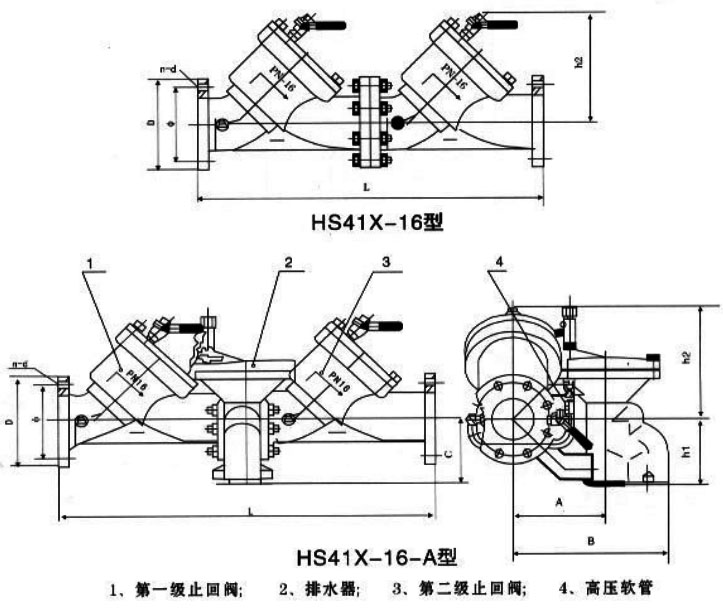

HS41X防污隔斷閥外形結構尺寸
| 型號 | DN | 16-AL | 16-L | D | φ | n-d | h2 | ||||||||
| HS41X-16A HS41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 | ||||||||
| 65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | |||||||||
| 80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | |||||||||
| 100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | |||||||||
| 125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | |||||||||
| 150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | |||||||||
| 200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | |||||||||
| 250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | |||||||||
| 300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | |||||||||
| 350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | |||||||||
| 400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 | |||||||||
| 500 | 2120 | 1960 | 715 | 650 | 20-φ34 | 665 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
