Q347F-16P/25P不銹鋼球閥-固定球閥-渦輪法蘭球閥-固定式渦輪球閥-大口徑固定球閥
更新：2022/11/16 10:23:42??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q347F-25P DN200
產品介紹
Q347F固定式不銹鋼球閥是相對浮動式球閥的一種結構，通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。
固定式法蘭球閥工作原理：該閥的啟閉件是一個帶兩個支承軸的球體，中間有一個與管道通徑相等通道，兩側有兩個浮動的閥座，球體回轉時不偏離球體上支承軸的軸線，支承軸由上下兩滑動軸承支撐，閥座是浮動的，在介質力作用下，推向球體產生一個接觸應力，以獲得可靠的密封。同浮動球球閥一樣，閥門從開啟至關閉，或者從關閉至開啟回轉90°角行程。
固定式球閥產品特點：
1、自動泄壓結構：當中腔壓力出現異常升高現象時,單密封結構的球閥具有自動泄壓機能,而雙密封結構的球閥則由閥體上的附加泄壓裝置進行泄壓。
2、密封的緊急救護：閥門設計有輔助的閥座緊急密封系統。一但軟密封受損,或出現緊急情青況下而不能密封時,通過向輔助密封系統注射相應的密封劑即可進行緊急密封。緊急密封裝置在必要時也可用來對閥座區域進行沖洗潤滑,以保持其清潔。同樣閥桿也可設計有輔助的緊急密封系統。
3、鎖定裝置 ：在手動球閥的全開、全閉兩點位置上設計可上鎖的結構,這樣,可防止誤操作以及不可預知的線路振動而產牛的不應有的開關現象,特別是在可燃性介質的石油類和化學藥品的生產線,以及閥門在室外卜配管時,這種設計體現出的優點和實際效果特別好。
4、防火結構：根據工況及用戶的需要,球閥可設計為防火結構。球閥的耐火設計執行API607標準的規定,一旦發生火災而使軟密封圈燒損時,球閥的防火結構可阻止介質的大量泄漏,防止火災的進一步擴大。
5、防靜電結構：當操作閥門時,由于球體和閥座之間的摩擦,會產生靜電電荷并積聚在球體上。為防止產生靜電火花,特在閥門上設置防靜電裝置,將積聚在球體上的電荷導出。
6、全通徑結構及縮徑結構：為滿足用戶的不同需要,本公司球閥產品有全通徑及縮徑兩種系列。全通徑球閥的通道內徑與管道內徑一致,便于管道清掃,而縮徑系列球閥的重量相對較輕,能有效降低成本和價格。
7、閥體的泄放裝置：根據用戶要求或裝置系統要求,球閥的閥體上安裝有排泄閥。一旦閥門的兩端被封閉,閥腔內的積壓可通過閥體的排泄閥進行排放,它具有雙截止與泄放(DBB)功能。閥體的泄放閥的另一種功能是通過它可對閥體內的長期淤積物進行沖洗與排放。
8、防腐蝕：閥體壁厚設計時留有一定的腐蝕余量,碳鋼閥門閥桿、固定軸、球體、閥座等均按ASTM B-733進行表面化學鍍層。此外尚有多種防腐蝕材料供用戶選擇。閥門外表使用“國際標準”的油漆,滿足了各種壞境條件的要求。
9、抗硫化應力裂化：我公司生產系列抗硫球閥,閥門接觸介質的材料(包括緊固件)都是按美國腐蝕工程師協會標準 NACE Mr0175的要求進行選擇,并在制造過程中作嚴格的質量控制和質量檢測,以求完全符合標準的規定,并滿足硫化環境工況的工藝要求。
10、加長桿裝置：對于埋地球閥,可提供接長裝置,(接長裝置包括閥桿、注油脂閥、排泄閥等)用戶應在訂單中說明接長要求和長度(長度一般是指閥門通道中心至操作裝置中心的距離)。
Q347F固定式不銹鋼球閥主要性能規范
Q347F不銹鋼渦輪固定式球閥性能參數| 壓力等級（MPa） | 1.6 | 2 | 4 | 6.4 |
| 閥門強度試驗壓力（MPa） | 2.4 | 3 | 6 | 9.6 |
| 閥門密封試驗壓力（MPa） | 1.76 | 2.2 | 4.4 | 7.04 |
| 適用溫度℃ | ﹣20℃～350℃ | |||
| 閥體材質 | 不銹鋼 | |||
| 連接形式 | 法蘭 | |||
| 啟閉形式 | 手動渦輪 | |||
| 適用介質 | 水、氣體、油品等 | |||
| 連接標準 | GB9113/JB79 | |||

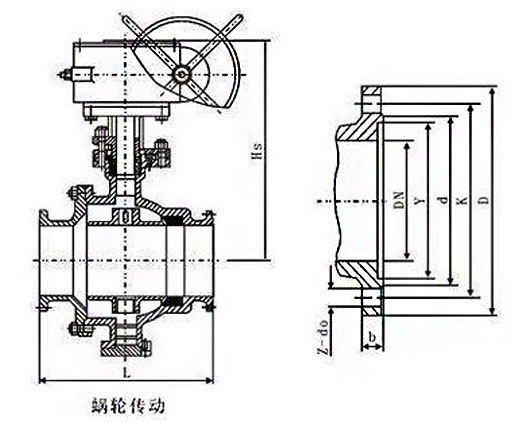

Q347F固定式不銹鋼球閥外形結構尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1170 | 591 | 800 |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-41 | 1270 | 686 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
