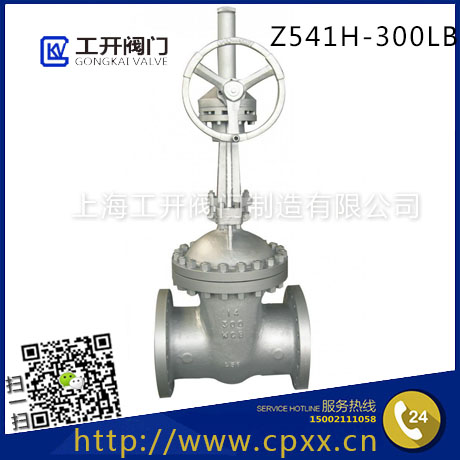

美標碳鋼傘齒輪閘閥Z541H-300LB-傘齒輪大口徑閘閥-傘齒輪美標法蘭閘閥
更新：2023/11/10 11:39:17??????點擊：
- 品牌：???上海工開閥門
- 型號：???Z541H-150LB、Z541H-300LB、Z541H-600LB、Z541H-900LB
產品介紹
Z541H傘齒輪美標法蘭閘閥，型號Z541H-150LB，Z541H-300LB，Z541H-600LB，Z541H-900LB，其工作原理為閘板（啟閉件）的運動方向與流體流動方向相垂直，在外力的帶動下，來實現全開和全關的目的（不能作調節和節流）。在不同流體管路中，傘齒輪法蘭閘閥是比較常見的管道附件和設備之一，在化工廠，電廠，自來水廠，污水處理廠，造紙廠，制藥廠，建筑、環保等行業中，不同工況系統管線里都非常適用。
Z541H美標傘齒輪閘閥特點：
1、產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D和API600要求。
2、結構緊湊、體積小、剛性好、密封安全可靠。
3、關閉件(閘板)采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
4、通徑大于等于NPS10"，壓力級150磅級和通徑大于等于NPS6"、壓力級600~2500磅級的手動閥門，其操作裝置中配有滾動軸承，啟閉輕松。
5、主體材料，內件材料，填料，墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。
6、NPS≤10"的閘閥，其閥座可為更換式內螺紋連接的閥座，可任意組合與關閉件密封面材質配對，以滿足工況要求，延長使用壽命。
美標碳鋼傘齒輪閘閥Z541H性能規范
| Z541H/Y/W傘齒輪美標法蘭閘閥 | |
|---|---|
| 公稱通徑 | NPS1/2"~40" |
| 公稱壓力 | Class150~2500Lb |
| 驅動方式 | 手輪，齒輪，電動，氣動 |
| 殼體 | ASTM A216 WCB | ASTM A351 CF8 | |||
| 閘板 | WCB | CF8 | CF8M | Monel | |
| 閥桿 | F6a | F304 | F316 | Monel | F304 |
| 閘板密封面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL |
| 閥座密封面 | 13Cr STL STL | 304 STL | 316 STL | Morel | 304 STL STL |
| 設計與制造 | 結構長度 | 法蘭尺寸 | 對焊連接尺寸 | 壓力 -溫度 | 試驗 -檢驗 |
| APl 600 | ASME B16.10 | ASME B16.5 | ASTM B16.25 | ASME B16.34 | APl 598 |

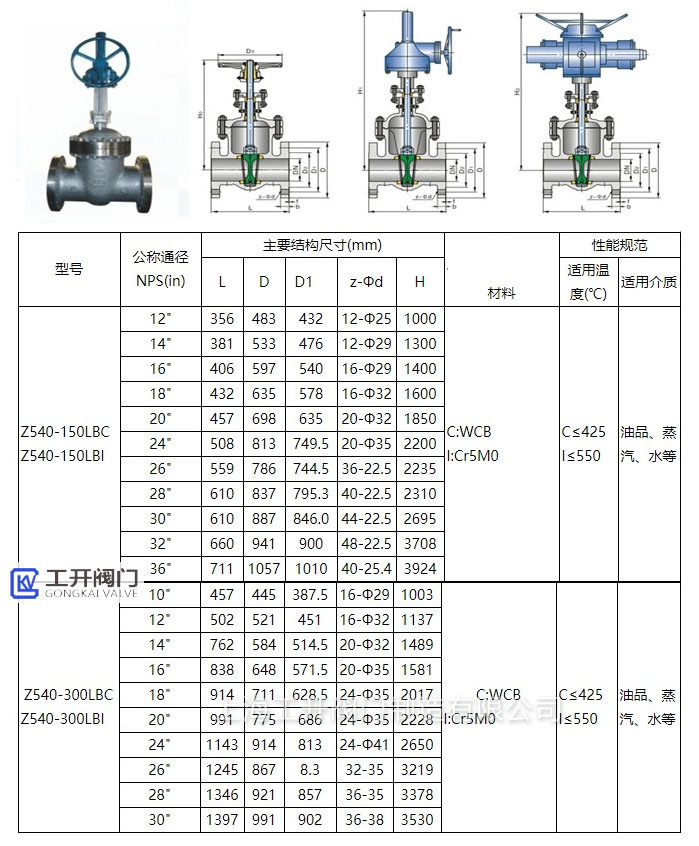

美標碳鋼傘齒輪閘閥Z541H外形結構尺寸
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠?xún)價時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
