產品介紹
TD16F熱動力蒸汽疏水閥是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同熱性，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻氣排水目的。廣泛用于蒸汽主管道，伴熱管線、夾套鍋及各種小型蒸汽設備。
TD16F熱動力式疏水閥工作原理：TD16F法蘭熱動力式蒸汽疏水閥利用管內的蒸汽跟凝結水通過時的流速和體積變化，使閥片上下產生不同的壓差，驅動閥片啟閉疏水閥，以此達到阻氣排水的使用目的。其使用一個可移動的部件（不銹鋼閥瓣）達到一個干凈而且氣密性高的排放。它可以耐過熱蒸汽、水力沖擊、耐腐蝕冷凝水、冰凍和震動。常見安裝于蒸汽用戶的高、中、低壓蒸汽管網或伴熱工況。當裝置啟動時空氣跟冷凝水進入疏水閥內，閥片在工作壓差作用下會被推離閥座，排出空氣跟冷凝水。熱凝水進入到疏水閥，閥片仍然被推離閥座，排放動作不受溫度影響。當蒸汽進入的時候，由于蒸汽的流速比凝結水的流速快，閥片在蒸汽流動的吸力下會貼向閥座，同時因為閥片上部的受力面積（整個閥片）大于下部（蒸汽入口），所以閥片緊緊地關閉閥口。閥口被關閉的時候，閥片上部的蒸汽會被封存在閥帽內形成汽室。直到汽室內的蒸汽冷凝降溫之后，汽室里的壓降會促使閥片重新被推開，繼續排放凝結水。
TD16F熱動力蒸汽疏水閥結構特點：
1、本閥結構結實、重量輕、體積小使用壓力范圍大，不需任何調節。
2、具有空氣排放裝置，迅速排除初時空氣、保證快速啟動。內置過濾器，工作不受雜物影響。
3、可選裝隔熱罩具有空氣保溫結構，不受環境影響，工作更加穩定。
4、可承受過熱蒸汽、抗冰凍能力強，不怕凍、不怕水擊，安裝位置不受限制，均能正常工作。
5、淬硬不銹鋼工作表面，可適用于過熱蒸汽環境
6、間斷排水，只能排除低于飽和溫度的凝結水
注意：在工作狀態下，最大工作背壓不能超過進口壓力的50%，否則疏水閥不能關閉。
安裝提示：疏水閥最好安裝在水平管上，上游有一小段下降管，必須安裝截止閥以保證維修和更換。疏水閥排入閉式回水系統，應在其后加裝止回閥防止回流。

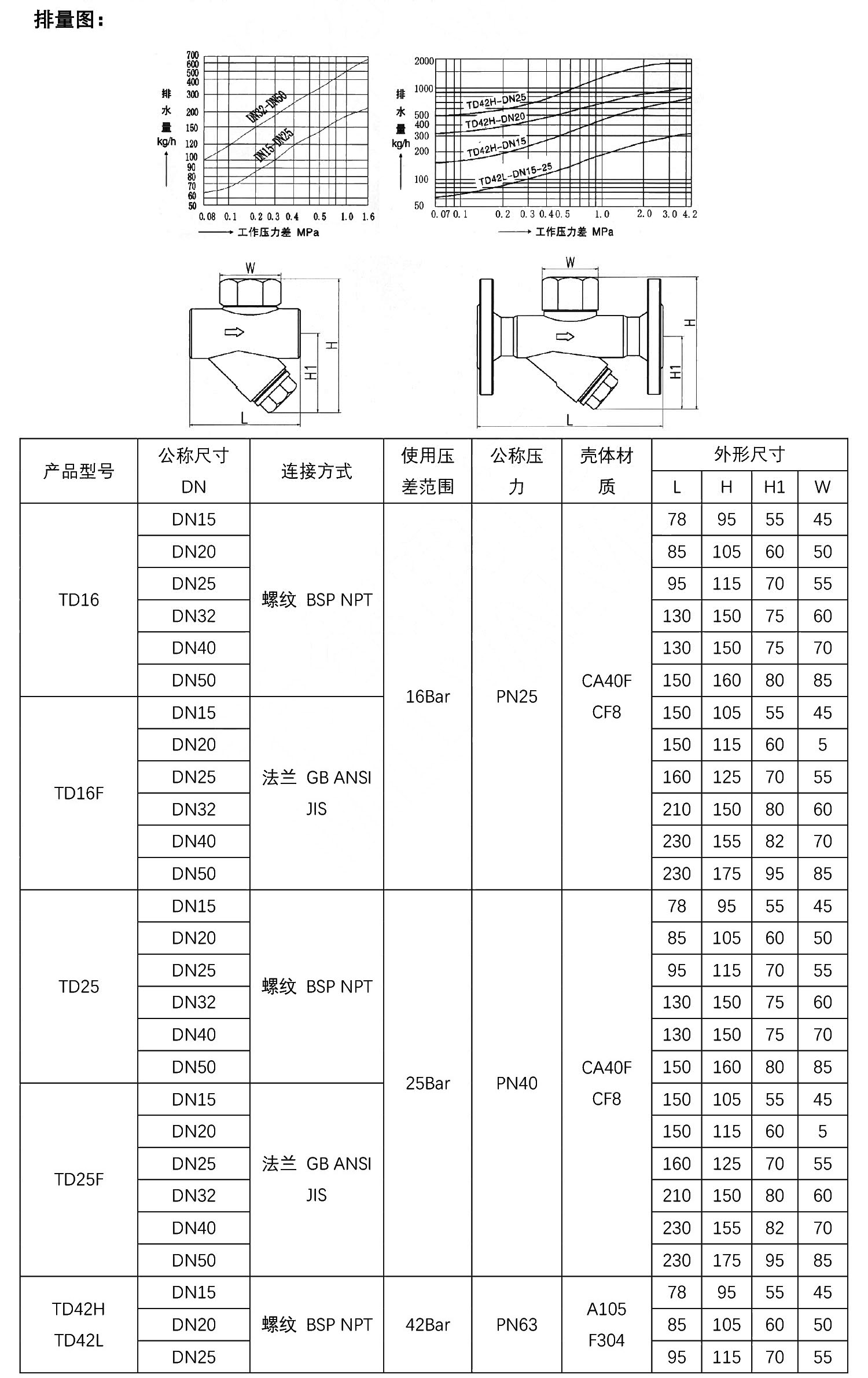

TD16F熱動力蒸汽疏水閥排量圖及外形結構尺寸：
