自力式壓力調節閥_ZZYVP-150LB自力式氮封閥_供氮閥
更新：2024/11/14 15:29:09??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZZYVP
產品介紹
自力式壓力調節閥_ZZYVP-150LB自力式氮封閥_供氮裝置閥是由控制閥、執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度要求較高的場合。
ZZYVP帶指揮器調壓閥無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥芯位置，改變流經閥門介質流量，使閥門后端壓力保持恒定。
公稱壓力有1.0、1.6Mpa;壓力分段調節從0.5至1000Kpa,工作溫度0-100℃；法蘭標準按GB9113-88，凸面法蘭。結構長度按GB12221-89標準。氮封閥無需外加能源，利用被調介質自身能量為動力源。自動控制閥門介質流量，使閥后壓力保持恒定的壓力穩定裝置?，F(xiàn)已廣泛用于連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等工業生產部門。
ZZYVP自力式氮封閥產品特點：控制精度高，可比一般ZZY型直接操作型調壓閥高一倍左右。調節壓差比大（如閥前0.8MPa,閥后0.001MPa）特別適合微壓氣體控制。壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。
ZZYVP自力式氮封閥工作原理：
（1）當?shù)忾y關閉時，主閥的活塞是在一個密封室內，當儲罐壓力等于或大于設定的壓力時，膜片就被向上頂起，氣導閥在彈簧的作用下向上移動，把氣導閥上的密封圈緊緊壓在閥座上，關閉了控制氣的進口，同時特殊閥芯室的壓力增加并接近氮?dú)饪偣艿膲毫?，此壓力通過內部通道，從特殊閥芯室傳到主閥閥芯室。主閥的活塞就處于氮?dú)饪偣軌毫Φ淖饔?，由于主閥閥芯上、下所受氣體壓力平衡，所以主閥閥芯在自重和彈簧的作用下將閥門緊密關死。
（2） 氮封閥打開時，當儲罐壓力稍微低于設定壓力時，膜片因?yàn)楦袘?yīng)壓力下降而向下移動，推動氣導閥打開，氮?dú)饨?jīng)過孔板、氣導閥的出口進入儲罐，使儲罐內的壓力增加，同時氣導閥的特殊閥芯室的壓力下降，氮?dú)馔ㄟ^內部通道從特殊閥芯室進入主閥閥芯室。由于主閥閥芯的活塞面積大于主閥閥座孔面積，并有彈簧的彈力和主閥的重量，所以當儲罐壓力稍微低于設定點時，特殊閥芯室和主閥閥芯室的壓力降低很小，主閥仍然保持關閉，氮?dú)庵粡臍鈱?dǎo)閥進入儲罐。

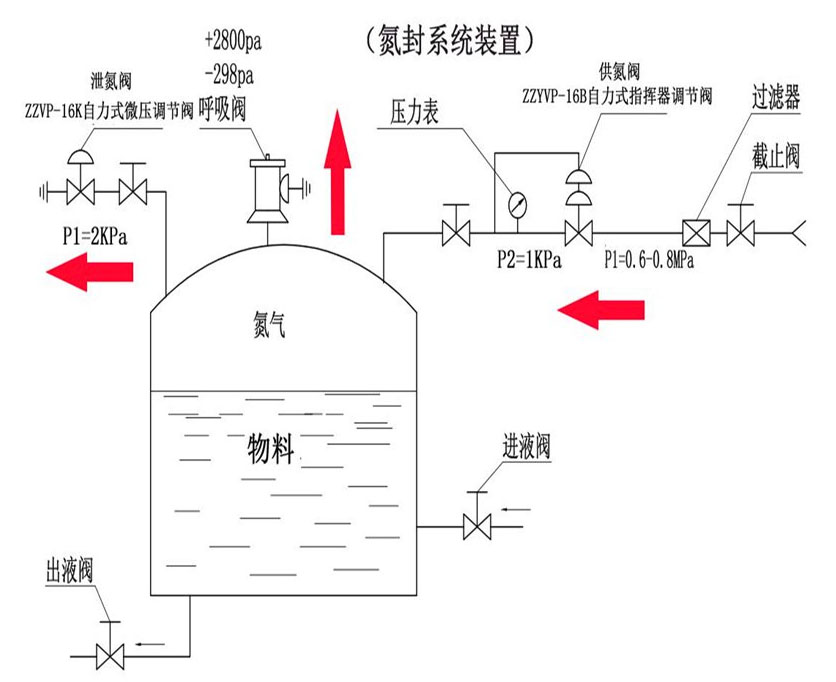

自力式壓力調節閥_ZZYVP-150LB自力式氮封閥_供氮閥_泄氮封裝置應用案例
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
