WJ41H波紋管截止閥-法蘭式波紋管截止閥-波紋管閥門
更新：2020/11/21 11:59:37??????點擊：
- 品牌：???上海工開
- 型號：???WJ41H
產品介紹
波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。
波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
波紋管截止閥產品特點：
1、產品結構合理、密封性能可靠、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、直角式德標波紋管截止閥雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
波紋管截止閥產品應用：
波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。
廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。
WJ41H波紋管截止閥主要性能規范
| 序號 | 名稱 | 材質 | |||||
| WCB | WC6 | WC9 | CF8 | CF3M | |||
| 1 | 閥體 | WCB+507Mo | WC6+STL | WC9+STL | CF8 | CF3M | |
| 2 | 閥板 | WCB+STL | WC6+STL | WC9+STL | CF8 | CF3M | |
| 3 | 閥桿 | 1Cr13 | 20CrMoV | 25CrMo2V | 1Cr18Ni9Ti | 00Cr14Ni12Mo2Ti | |
| 4 | 波紋管組件 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | OCr18Ni9 | 00Cr14Ni12Mo2Ti | |
| 5 | 支架 | WCB | WC6 | WC9 | CF8 | CF3M | |
| 6 | 墊片 | 316夾柔性石墨 | |||||
| 7 | 閥蓋 | WCB | WC6 | WC9 | CF8 | CF3M | |
| 8 | 六角螺母 | 45# | 35CrMo-A | 1Cr17Ni12 | 1Cr17Ni12Mo2Ti | ||
| 9 | 雙頭螺栓 | 35CrMoV | 42CrMoV | 1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| 10 | 填料 | 柔性石墨/碳素纖維+304鋼絲 | |||||
| 11 | 填料壓蓋 | WCB | CF8 | CF3M | |||
| 12 | 閥桿螺母 | QAL9-4 | |||||
| 13 | 手輪 | WCB QT400-17 | |||||

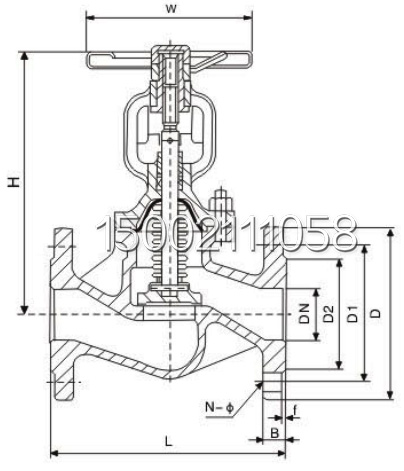

WJ41H波紋管截止閥主要外形及連接尺寸
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量 | 8 | 9 | 10 | 15 | 22 | 30 | 43 | 57 | 73 | 105 | 150 | 190 | 270 | 380 | 480 |
