H42W不銹鋼法蘭底閥-304不銹鋼底閥-316法蘭底閥耐酸堿水泵吸水閥
更新：2024/1/12 11:00:00??????點擊：
- 品牌：???上海工開閥門
- 型號：???H42W-16P，H42W-16R
產品介紹

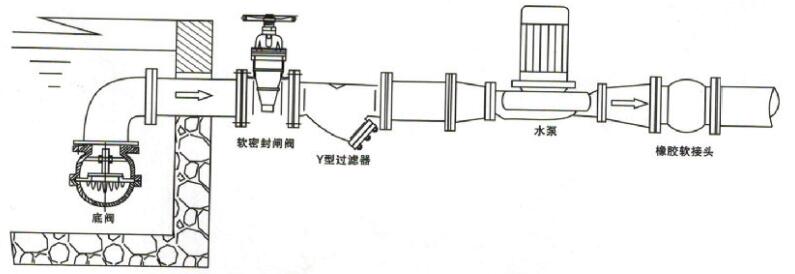

底閥也叫井底閥、吸水閥、濾水閥、蓮蓬頭。不銹鋼底閥是一種節約能源的閥門，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋，起到了不易堵塞，主要應用在抽水的管路上。
底閥也是逆止閥，止回閥，英文名稱Foot Valve或Bottom Valve，其作用是保證液體在吸入管道中單向流動，使泵正常工作當泵短時間歇停止工作時，使液體不能返回水源箱，保證吸水管充滿液體，以利于泵的啟動。
不銹鋼底閥常用的連接方式有兩種：法蘭式，螺紋（絲口）。H42W是不銹鋼法蘭式底閥，材質有304、316可選。閥蓋上有很多個進水口和加強筋，起到了不易堵塞，主要應用在抽水的管路上、水道和支承的作用。底閥有單瓣H42、雙瓣H46、多瓣型H45。
不銹鋼底閥工作原理：
泵啟動前，閥瓣因自重而關閉，可將水注滿不銹鋼底閥上部的吸入管。泵啟動后，吸入管內的吸力將不銹鋼底閥閥瓣提升，使水流不斷進入泵。停泵后吸力消失，不銹鋼底閥又自行關閉。
不銹鋼底閥是一種特殊類型的升降式止回閥，安裝在泵管道的吸入端。大多數水泵要求在啟動之前注水，以排放泵殼內和吸入端管道內的空氣，此時需要有一臺止回閥，以防止注入的液體流失。
泵殼和吸入管道可以采用手動傾倒液體以充滿泵，或者采用向泵殼里施加真空的方法誘導液體進入管道和泵殼。在這兩種情況下，不銹鋼底閥可以防止充入的液體直接流出或排空泵殼的空氣。切記，不銹鋼底閥的吸力系統是一個緩阻，導致泵的吸入壓力損失，管道的設計和選擇閥門時這種緩阻必須加以考慮。
H42W不銹鋼底閥性能規范
| 零件名稱 | 材料 |
| 閥體、閥蓋、閥瓣 | 不銹鋼304、316 |
| 閥座 | PTFE /304+石墨 |
| 墊片 | 不銹鋼304、316 |

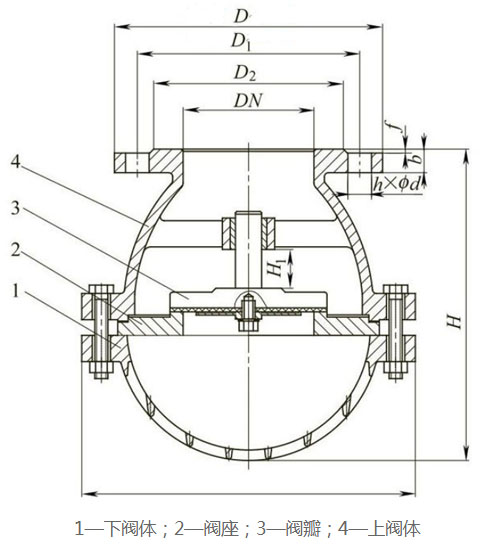

H42W不銹鋼底閥外形結構尺寸
| 公稱通徑DN（mm） | 尺寸 | |||||||
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |
| 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 |
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 |
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 |
| 125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 |
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 |
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 |
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 |
| 300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
