H76J襯膠止回閥-碟型襯膠止回閥-對夾止回閥
更新：2020/11/19 10:50:45??????點擊：
- 品牌：???上海工開
- 型號：???H76J
產品介紹

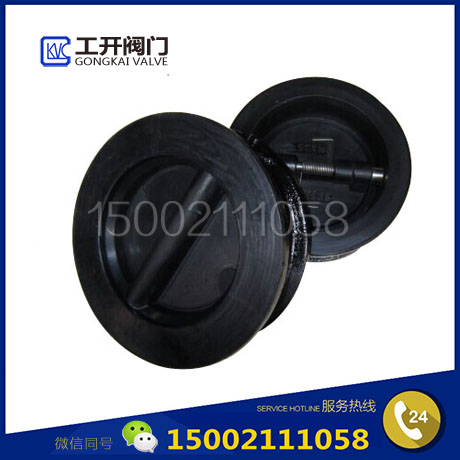

H76J對夾襯膠止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門，屬于對夾碟型旋啟式類型的止回閥，本產品體積小,流道廣,阻力系數低,關閉快的性能特點,是造價低性能優越的一種止回閥,廣泛的使用在化工,冶金,煤礦,給水等場合。為了確保閥瓣每次都能到達閥座面的合適位置,閥瓣設計了鉸鏈機構,以便閥瓣具有足夠有旋啟空間,并使閥瓣真正的,全面的與閥座接觸。閥瓣可以全部用金屬制成,也可以在金屬外包裹橡膠,這取決于使用性能的要求。對夾襯膠止回閥在完全打開的狀況下,流體壓力幾乎不受阻礙,因此通過閥門的壓力降相對較小。
H76J襯膠止回閥主要性能規范
| 型號 | 公稱壓力 PN(MPa) | 強度試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度 | 適用介質 |
| H76J-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水、污水、海水弱酸弱堿 |
| H76J-16 | 1.6 | 2.4 | 1.76 |
H76J襯膠止回閥主要零件材質
| 零件名稱 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
| 材料 | 鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 天然硬橡膠、EPDM |
H76J襯膠止回閥主要外形及連接尺寸
| 公稱通徑 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 46 | 73 | 124 | 124 |
| 80 | 64 | 89 | 142 | 142 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
| 450 | 152 | 457 | 540 | 555 |
| 500 | 152 | 526 | 594 | 616 |
| 600 | 178 | 626 | 695 | 734 |
| 700 | 229 | 672 | 810 | 804 |
| 800 | 241 | 778 | 916 | 910 |
| 900 | 241 | 878 | 1016 | 1010 |
| 1000 | 300 | 914 | 1124 | 1128 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
