X43T-10鑄鐵旋塞閥-鑄鐵法蘭式旋塞閥-二通旋塞閥
更新：2023/2/3 17:04:25??????點擊：
- 品牌：???上海工開閥門
- 型號：???X43T-10
產品介紹
X43T-10鑄鐵二通旋塞閥，是手動、法蘭連接、填料密封直通式結構，旋塞密封面材料為灰鑄鐵（X43W-10）、鑄銅（X43T-10），公稱壓力 PN10、閥體材料為灰鑄鐵的旋塞閥。適用于工作壓力小于 1.0MPa，溫度低于 100℃ 的水、蒸汽、油品等介質的管路上作啟閉用。
X43T-10鑄鐵二通旋塞閥主要性能規范
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 閥體 | 填料 | 旋塞 |
| X43W-10 | 10 | 1.0 | ≤100 | 油品 | 灰鑄鐵 | 石棉繩 | 灰鑄鐵 |
| X43T-10 | 10 | 1.0 | ≤200 | 水、蒸汽 | 灰鑄鐵 | 石棉繩 | 鑄銅 |

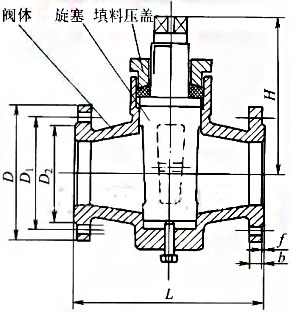

X43T-10鑄鐵二通旋塞閥外形結構尺寸
| DN | L | D | D1 | D2 | b—f | z×Φd | H | 重量/kg | |
| X43W-10 | X43T-10 | ||||||||
| 20 | 130 | 105 | 75 | 55 | 16—2 | 4×Φ14 | 90 | 3.56 | 3.5 |
| 25 | 140 | 115 | 85 | 65 | 16—2 | 4×Φ14 | 110 | 4.45 | 4.5 |
| 32 | 165 | 135 | 100 | 78 | 18—2 | 4×Φ18 | 115 | 7.4 | 7.5 |
| 40 | 180 | 145 | 110 | 85 | 18—3 | 4×Φ18 | 158 | 9.6 | 10.5 |
| 50 | 203 | 160 | 125 | 100 | 20—3 | 4×Φ18 | 178 | 12.6 | 13 |
| 65 | 222 | 180 | 145 | 120 | 20—3 | 4×Φ18 | 185 | 16.2 | 17 |
| 80 | 241 | 195 | 160 | 135 | 22—3 | 4×Φ18 | 220 | 25.2 | 26 |
| 100 | 305 | 215 | 180 | 155 | 22—3 | 8×Φ18 | 250 | 34.5 | 35 |
| 125 | 356 | 245 | 210 | 185 | 24—3 | 8×Φ18 | 350 | 58 | 59 |
| 150 | 394 | 280 | 240 | 210 | 24—3 | 8×Φ23 | 396 | 97.5 | 100 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
