ZCS水用法蘭電磁閥-鑄鐵水用電磁閥-DF電磁閥-鑄鐵電磁閥
更新：2022/12/13 15:57:06??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZCS、DF
產品介紹
ZCS水用法蘭電磁閥適用于以水或液體、氣體為介質, 進入液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換二口二位式常閉或常開式。
ZCS水用電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。
ZCS水用電磁閥工作原理：
根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閉口，斷而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
ZCS水用電磁閥主要性能規范
| 工作介質 | 水、粘度≤4°E的油及其它非腐蝕性流體 | ||||||||||||||||
| 介質溫度℃ | ≤60 | ||||||||||||||||
| 公稱壓力MPa | 1.0 | ||||||||||||||||
| 工作壓差MPa | 0.05~1.0 | 0.1~1.0 | 0.15~1.0 | ||||||||||||||
| 電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||||||||
| 額定流量系數KV | 按JB/T7352-94規定 | ||||||||||||||||
| 泄漏量ml/min | 按JB/T7352-94·F規定 | ||||||||||||||||
| 公稱通徑mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 功耗VA | 36VA | 50VA | |||||||||||||||

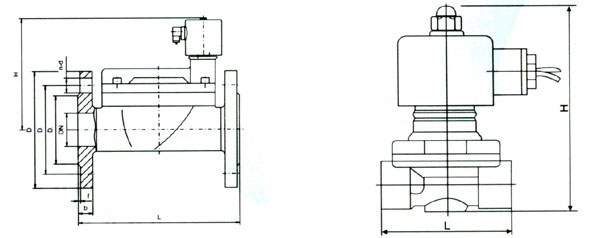

ZCS水用電磁閥外形結構尺寸
| 公稱通徑 | 內螺紋連接 | 法蘭連接 | |||||||||
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
| 15 | 112 | 80 | 1/2 | ||||||||
| 20 | 119 | 80 | 3/4 | ||||||||
| 25 | 130 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | Ф4-14 | 16 | 3 |
| 32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | Ф4-18 | 18 | 3 |
| 40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | Ф4-18 | 18 | 3 |
| 50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | Ф4-18 | 20 | 3 |
| 65 | 222 | 290 | 185 | 145 | 118 | Ф4-18 | 20 | 3 | |||
| 80 | 253 | 310 | 200 | 160 | 132 | Ф8-18 | 22 | 3 | |||
| 100 | 260 | 350 | 220 | 180 | 156 | Ф8-18 | 24 | 3 | |||
| 125 | 315 | 400 | 250 | 210 | 184 | Ф8-18 | 26 | 3 | |||
| 150 | 350 | 480 | 285 | 240 | 211 | Ф8-22 | 26 | 3 | |||
| 200 | 390 | 600 | 340 | 295 | 266 | Ф8-22 | 26 | 3 | |||
| 250 | 430 | 730 | 395 | 350 | 319 | Ф12-22 | 28 | 3 | |||
| 300 | 480 | 850 | 445 | 400 | 370 | Ф12-22 | 28 | 4 | |||
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
