溝槽蝶閥-手柄溝槽蝶閥-渦輪溝槽蝶閥-消防閥門-上海工開閥門
更新：2020/11/16 14:32:32??????點擊：
- 品牌：???上海工開
- 型號：???D81X、D381X
產品介紹
溝槽蝶閥（D81X、D381X）具有具有安裝迅速、重量輕，操作靈活，密封性能好，不受場地限制，便于管道與閥門的維修保養，不受介質注射限制,雙向密封，過流面積大，流阻系數小，流通能力大，蝶板整體包膠抗老化、抗輻射，經久耐用等優點.溝槽蝶閥具有良好密封性，又具備與管件連接所希求的快捷性，可廣泛應用于給排水、消防、石油、化工、醫藥、鋼鐵等管路上作為截?cái)嗷蛘{(diào)節之用?？蓮V泛應用于給排水、消防、石油、化工、醫藥、鋼鐵等管路上作為截?cái)嗷蛘{(diào)節之用。
溝槽蝶閥九大優點
1、快捷 采取溝槽卡箍接洽和相應的管件安置管路，動工中不用要焊，不用要二次鍍鋅、二次安置。升高了安置速率。
2、輕便 卡箍接洽重量輕、螺栓數目少、安置方便，不用要格外技能。
3、可靠 科學公道的機關策畫，奇特的C型橡膠密封圈、實現三重密封，擔保了連結密封的可靠性。
4、平安 用溝槽式卡箍接洽及相應的管件安置動工，只需機械組裝，無須焊接，沒有明火，因此，沒有焊渣 混濁管路，可確保工地平安，對禁火情況條件下的動工，尢為適宜。
5、經濟 由于安置快捷、無須格外技能，安置返修率低，因而綜合安置工本較法蘭可減省30-50%。
6、占用空間小 溝槽式卡箍接洽連結所占空間約為法蘭的70%，并且由于緊固螺栓數目少且無對象性，格外實用空間狹窄情況條件下的動工。
7、維護簡略 平安可靠的產物格量，只要安置妥貼，管路都市一次試壓及格，平安運行，平常無須維護，零配件數十年無須調換。
8、實用管材普遍溝槽式卡箍接洽可以用來連結百般無縫鋼管、鍍鋅鋼管、焊接鋼管、不銹鋼管、銅管等金屬管材。
9、可實現管路的柔性連結 柔性溝槽式卡箍接洽連結的管路呈柔性體系，能吸取管子因溫度改變發生的長度位移，容許管子有必定偏移角度。
溝槽蝶閥主要零件材質
| 序號 | 名稱 | 國標標準 | |
| 1 | 閥體 | 球鐵 | QT450-10 |
| 2 | 閥板 | 球鐵 | QT450-10 |
| 3 | 橡膠 | EPDM | |
| 4 | 上軸 | 不銹鋼 | 1Cr13 |
| 5 | 下軸 | 不銹鋼 | 1Cr13 |
| 6 | O形圈 | 丁腈橡膠 | |
| 7 | 定位齒盤 | 碳鋼 | 45# |
| 8 | 手柄 | 瑪鋼 | |
| 9 | 絲堵 | 碳鋼 | 45# |

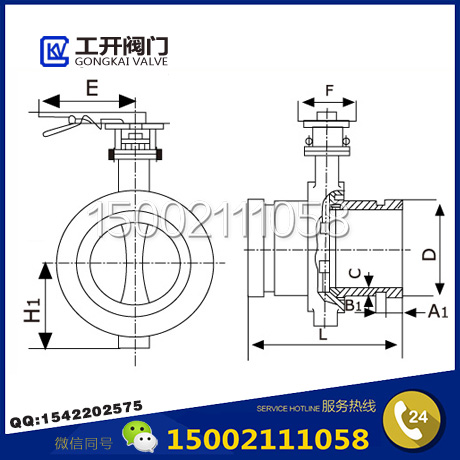

溝槽蝶閥主要外形及連接尺寸
| 規格 | 尺寸 （mm） | ||||||
| mm | inch | A | B | C | D | E | F |
| 50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
| 65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
| 80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
| 100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
| 125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
| 150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
| 200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
| 250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
| 300 | 12 | 166 | 324 | 13 | 19 | 270 | 230 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
