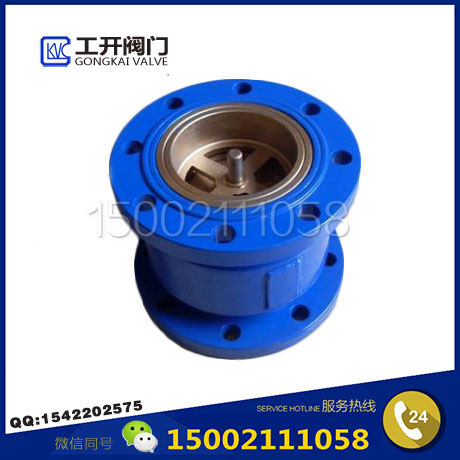

HC41X消聲止回閥-止回閥-H41X銅芯消聲止回閥
更新：2020/11/19 11:09:14??????點擊：
- 品牌：???上海工開
- 型號：???HC41X、H41X
產品介紹
HC41X消聲止回閥是安裝在水泵出口管道上用于水泵停機時防止管路中有高壓水流沖擊水泵倒轉的損害。
HC41X消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。HC41X節能消聲止回閥閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。HC41X節能消聲止回閥具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。
HC41X消聲止回閥它的結構特點只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開;流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。不宜用于含有固體顆粒和粘度較大的介質。當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
HC41X消聲止回閥的特點：
1、流體通行流暢，局部水頭損失??；
2、有導向裝置，關閉靈活，線性密封，止回效果好，可有效地消減關閉噪音；
3、體積小，重量輕，便于安裝檢修。
HC41X消聲止回閥主要性能規范
| 型號 | 公稱壓力PN | 試驗壓力PN | 工作溫度 | 適用介質 | |
| 殼體 | 密封 | ||||
| HC41X | 1.0MPa | 1.5MPa | 1.1MPa | ≤80℃ | 潔凈水 |
| 1.6MPa | 2.4MPa | 1.76MPa | |||
| 2.5MPa | 3.75MPa | 2.75MPa | |||
HC41X消聲止回閥主要零件材質
| 閥體 | 灰鑄鐵、鑄鋼、不銹鋼 |
| 閥蓋 | 鋼板、不銹鋼 |
| 閥瓣 | 丁腈橡膠 |
| 閥軸 | 不銹鋼 |

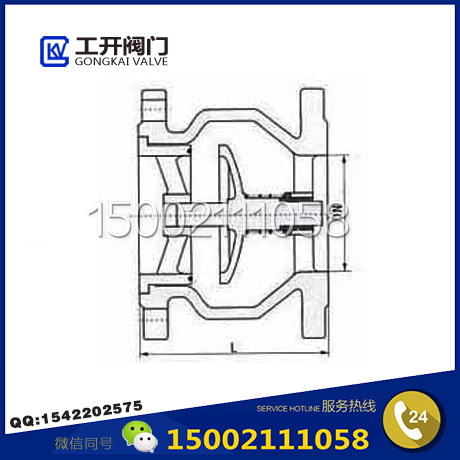

HC41X消聲止回閥主要外形及連接尺寸
| 公稱通徑DN | 尺寸 (mm) | ||||
| L | D | K | b | z-d | |
| 40 | 112 | 145 | 110 | 18 | 4-18 |
| 50 | 120 | 160 | 125 | 20 | 4-18 |
| 65 | 130 | 180 | 145 | 20 | 4-18 |
| 80 | 150 | 195 | 160 | 22 | 8-18 |
| 100 | 165 | 215 | 180 | 24 | 8-18 |
| 125 | 190 | 245 | 210 | 26 | 8-18 |
| 150 | 210 | 280 | 240 | 26 | 8-22 |
| 200 | 255 | 335 | 295 | 30 | 12-22 |
| 250 | 310 | 405 | 355 | 32 | 12-26 |
| 300 | 320 | 460 | 410 | 32 | 12-26 |
| 350 | 380 | 520 | 470 | 36 | 16-26 |
| 400 | 405 | 580 | 525 | 38 | 16-30 |
| 450 | 430 | 640 | 585 | 40 | 20-30 |
| 500 | 450 | 715 | 650 | 42 | 20-33 |
| 600 | 510 | 840 | 770 | 48 | 20-36 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
