H48Y空排止回閥-高壓止回閥-H48H-法蘭止回閥
更新：2022/10/14 10:27:49??????點擊：
- 品牌：???上海工開閥門
- 型號：???H48H、H48Y
產品介紹
H48Y空排止回閥主要用于火電廠給水泵出口處的一種高壓止回閥。
空排止回閥閥配合水泵zui小流量自動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵的安全運行。當空排止回閥開啟時，再循環旁路閥就自動關閉。不宜用于含有固體顆粒和粘度較大的介質。
H48Y空排止回閥的原理：
打開出口閥，給水泵啟動，給水達到一定的壓力后，閥瓣在給水壓力的作用下升一定的高度，推離閥座，給水即流出。同時由于閥瓣的上升，帶動連桿轉動，撥動排空口閥片，使再循環的刀片式活門向下移動，關閉排空口。當給水流量減少時，閥瓣下落，推動連桿撥開排空閥片，開啟再循環門維持水泵zui小的允許流量。當停泵時，閥瓣自動下落，關閉閥口通道，防止高壓水錘給水系統的破壞。
H48Y空排止回閥特點：
1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；
2、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；
3、一般在公稱通徑50mm的水平管道上都應選用臥式升降止回閥；
4、直通式升降止回閥只能在水平管道安裝；
5、對于水泵進口管路，宜選用底閥，底閥一般只安裝在泵進口的垂直管道上，并且介質自下而上流動；
6、升降式較旋啟式密封性好，流體阻力大，臥式宜裝在水平管道上，立式裝在垂直管道上；
7、旋啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線上，如裝在垂直管道上，介質流向要由下而上。
H48Y空排止回閥主要性能規范
| 公稱壓力 PN/MPa | 工作壓力 PN/MPa | 殼體試驗壓力 Ps/MPa | 工作溫度/℃ | 適用介質 |
| 20.0 | 20.0 | 30.0 | ≤160 | 水 |
| 零件名稱 | 材料 |
| 導向軸、拔叉、軸套、滑塊、排放套、排氣盤 | 不銹鋼 |
| 閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋 | 碳素鑄鋼 |
| 閥瓣、閥瓣體、閥瓣軸、連接叉、螺母 | 優質碳素鋼 |
| 襯套 | 鑄鋁青銅 |
| 螺栓、螺柱 | 鉻鉬鋼 |

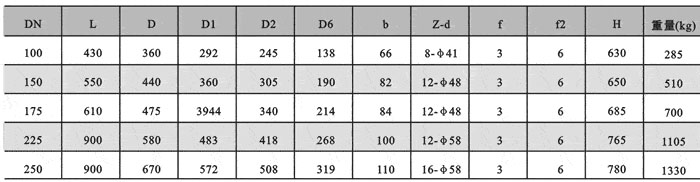

H48Y空排止回閥外形結構尺寸
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
