ZCG高溫高壓電磁閥-ZCZG高溫蒸汽電磁閥-高溫電磁閥-帶散熱片高溫電磁閥
更新：2022/12/28 13:59:44??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZCG、ZCZG
產品介紹
ZCG、ZCZG高溫電磁閥是適用于中溫、高溫、常壓、高壓場合,適用于中高溫熱水、高溫蒸汽、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制；應用于窯爐設備、干燥設備、石油化工、生物、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的產品。其特點：
1、可持續長時間通電，采用全金屬密封，介質流體溫度可達450℃
2、不同的使用介質,采用針對性的密封, 提高電磁閥合理性
3、采用閥芯結構及安裝散熱裝置，使結構緊湊，重量是同類產品的三分之一
4、采用不銹鋼活塞結構，閥芯磨損可自動補償，可持續頻繁工作
5、介質流體壓力可分別提供4.0Mpa
ZCG、ZCZG高溫電磁閥主要性能規范
| 參數/型號 | ZCG、ZCZG、ZCZH | ||||||||
| 公稱壓力（MPa） | 2.5 | 4.0 | |||||||
| 工作壓力（MPa） | 0.1～2.5 | 0.4～4.0 | |||||||
| 介質種類 | 輕油、蒸汽、熱水 | ||||||||
| 介質溫度（℃） | ≤250 | ≤400 | |||||||
| 電源電壓 | AC200V?DC24V其余規格可作特殊訂貨 | ||||||||
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 流量系數（Kv） 泄漏量（ml/min） | 按 JB/T7352-94規定動 按 JB/T7352-94.F規定 | ||||||||
| 功率 | 170VA | 480VA | |||||||

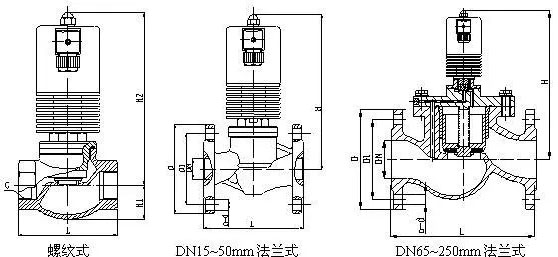

ZCG、ZCZG高溫電磁閥外形結構尺寸
| 型號規格 | 內螺紋 | 法蘭式 | ||||||||
| 接口 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 | |||||||
| G | L | H1 | H2 | L* | L | H | D | D1 | n-d | |
| ZCG-15 | 1/2 | 80 | 26 | 195 | 90 | 90 | 205 | 95 | 65 | 4-Φ12 |
| ZCG-20 | 3/4 | 82 | 31 | 198 | 93 | 115 | 205 | 105 | 75 | 4-Φ14 |
| ZCG-25 | 1 | 105 | 35 | 205 | 110 | 125 | 208 | 115 | 85 | 4-Φ14 |
| ZCG-32 | 1 1/4 | 105 | 45 | 208 | 120 | 140 | 218 | 135 | 100 | 4-Φ18 |
| ZCG-40 | 1 1/2 | 120 | 55 | 226 | 140 | 165 | 225 | 145 | 110 | 4-Φ18 |
| ZCG-50 | 2 | 140 | 56 | 236 | 162 | 190 | 235 | 160 | 125 | 4-Φ18 |
| ZCG-65F | 65 | 250 | 310 | 185 | 145 | 4-Φ18 | ||||
| ZCG-80F | 80 | 270 | 325 | 200 | 160 | 8-Φ18 | ||||
| ZCG-100F | 100 | 320 | 420 | 220 | 180 | 8-Φ18 | ||||
| ZCG-150F | 150 | 400 | 490 | 285 | 240 | 8-Φ18 | ||||
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
