100X遙控浮球閥-水力控制閥-球墨鑄鐵遙控浮球閥-水位控制閥-液位水箱控制閥-浮球閥
更新：2022/11/21 9:42:38??????點擊：
- 品牌：???上海工開閥門
- 型號：???100X-16Q
產品介紹

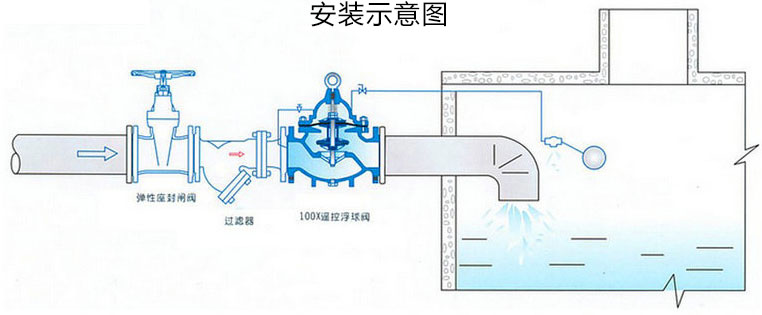

100X遙控浮球閥由主閥、球閥、浮球閥等組成水力控制系統，調定后，自動控制液面高度。直接利用液面控制，不需要其他裝置和能源，液面控制準確度高，水位不受壓力波動的干擾，啟閉靈活，密封可靠、使用壽命長，維護保養簡單。適用于高層建筑中的水箱、水池、水塔的自動供水系統。
100X遙控浮球閥工作原理：100X遙控浮球閥是利用控制回路中浮球升降來控制主閥的開啟和關閉，達到自動控制設定液位的閥門，是具有多種功能的水力操作式閥門。能有效的控制水塔或水箱液面，適合接通或截斷管道中的流體。
100X遙控浮球閥產品特點：
1、直接利用液面控制，不需要其他裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。。
2、遙控浮球閥當管道從進水端給水時，由于球閥、浮球閥是常開的，水用過針閥、控制室、球閥、浮球閥進入水池，由此控制室不形成壓力，主閥開啟，水塔供水。
3、當水塔的水面上升至設定高度時，浮球閥浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
100X遙控浮球閥主要性能規范
| 公稱通徑 | DN40-DN600 | ||
| 公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
| 適用溫度 | 0℃~80℃ | ||
| 殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
| 密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
| 閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| 彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
| 膜片 | 尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
| 閥盤 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 | 膜片壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
| O型密封圈 | 橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |

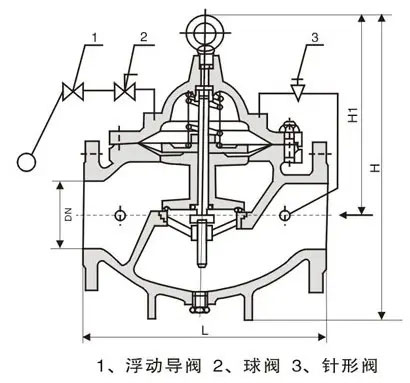

100X遙控浮球閥外形結構尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 840 | 890 | 1030 | 1090 | 1150 | 1150 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
