H44H/W旋啟式止回閥-法蘭止回閥-止回閥
更新：2020/11/19 15:57:11??????點擊：
- 品牌：???上海工開
- 型號：???H44H/W
產品介紹
H44H/W旋啟式止回閥銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
其安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。
旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑的場合，大口徑管路選用單瓣旋啟式止回閥時。為減少水錘壓力，最好采用能減小水錘壓力的緩閉止回閥;雙瓣旋啟式止回閥適用于大中口徑管路，對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥;多瓣旋啟式止回閥適用于大口徑管路。
H44H/W旋啟式止回閥特點：
1、閥瓣關閉快速，水錘壓力?。?br />
2、水平或垂直管道均可使用，安裝方便；
3、流道通暢、流體阻力??；
4、動作靈敏、密封性能好；
5、閥瓣行程短、關閥沖擊力??；
6、整體結構、簡單緊湊、造型美觀；
7、使用壽命長、可靠性高。
H44H/W旋啟式止回閥主要性能規范
| 基本型號 | H44H | H44Y | H44W | |
| 工作壓力（MPa） | 1.6~42.0 (Calss150-Calss2500) | |||
| 口徑 | DN50-DN1200 2″-48″ | |||
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
| 材料 | 閥體 | WCB /CF8/CF8M/鉻鉬鋼/低溫鋼/鎳合金/Monel/Duplex Steel | ||
| 閥瓣 | WCB/CF8/CF8M/鉻鉬鋼/低溫鋼/鎳合金/Monel/Duplex Steel | |||
| 搖桿 | 2Cr13/F304/F316/鉻鉬鋼/低溫鋼/鎳合金/Monel | |||
| 密封面 | 不銹鋼/司太立合金/鎳合金/Monel | |||

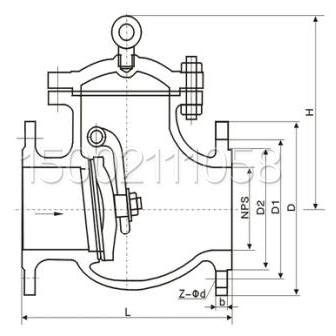

H44H/W旋啟式止回閥主要外形及連接尺寸
| 公稱通徑DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 | 38 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 | 58 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 | 92 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 | 130 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 | 210 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | 294 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | 367 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | 410 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | 461 |
| 450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 | 570 |
| 500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | 850 |
H44H/W/Y-25C/P/R/I 2.5MPa主要外形尺寸
| 公稱通徑DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 | 22 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 175 | 29 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 185 | 38 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 220 | 61 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 248 | 96 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 276 | 132 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-Φ25 | 350 | 213 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-Φ30 | 410 | 297 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-Φ30 | 430 | 372 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-Φ34 | 518 | 415 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-Φ34 | 560 | 480 |
| 450 | 1025 | 660 | 600 | 555 | 50 | 20-Φ34 | 582 | 610 |
| 500 | 1150 | 730 | 660 | 610 | 52 | 20-Φ41 | 618 | 920 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
