排渣閥閘閥PZ41H-16C-耐磨排渣閥
更新：2024/3/6 15:37:25??????點擊：
- 品牌：???上海工開閥門
- 型號：???PZ41H-16C
產品介紹
PZ41H排渣閘閥是基于法蘭閘閥演變而成的一種用于排除灰渣水混合物的閥門。適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。
工作原理：PZ41H排渣閘閥過流部件材質跟普通閘閥不一樣，耐磨性要好。另外結構上也不一樣，不能存渣，一般在出口底部設有排渣溝，利于排渣。采用明桿楔式剛性單閘板，閥座密封面材料為硬質合金（碳鋼 鈷鉻鎢），適用于電廠、冶金和水泥等行業的煤粉、灰渣等物料的輸送管線，起到截止和通流的作用。
排渣閘閥特點：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松。
| 工作壓力（MPa） | 1.0—1.6MPa | |
| 適用溫度（℃） | ≤200 | |
| 適用介質 |
灰渣水混合物，渣水比≥1:15，最大類徑≤50mm |
|
| 適用范圍 |
火力發電廠干灰系統、倉泵出料輸送 化工、冶金、造紙、制藥等行業中散狀物料輸送系統 |
|
| 零部件材質 | 閥體 | WCB |
| 閥板 | WCB | |
| 閥座密封面 | 合金鋼 | |
| 閥桿 | 2Cr13 | |
| 閥蓋 | WCB | |
| 密封填料 | 柔性石墨 | |
| 閥桿螺母 | 鑄鋁青銅 | |

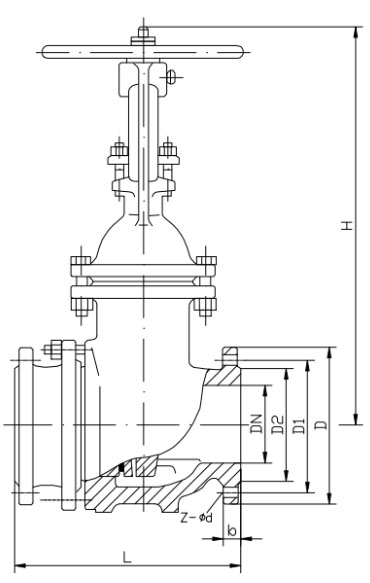

| 型號 |
公稱通徑 DN/mm |
主要尺寸 | ||||||
| L | D | D1 | D2 | Z-φd | H | |||
|
PZ41H-10C PZ41H-16C |
50 | 250 | 165 | 125 | 102 | 20 | 4-φ18 | 335 |
| 80 | 280 | 200 | 150 | 133 | 22 | 8-φ18 | 510 | |
| 100 | 300 | 220 | 180 | 150 | 24 | 8-φ18 | 685 | |
| 150 | 350 | 285 | 240 | 212 | 28 | 8-φ22 | 790 | |
| 200 | 400 | 340 | 295 | 268 | 30 | 12-φ22 | 885 | |
| 250 | 450 | 405 | 355 | 320 | 32 | 12-φ26 | 1015 | |
| 300 | 500 | 460 | 41O | 370 | 34 | 12-φ26 | 1190 | |
| 350 | 550 | 520 | 470 | 430 | 38 | 16-φ26 | 1350 | |
| 400 | 600 | 580 | 525 | 482 | 40 | 16-φ30 | 1460 | |
| 500 | 700 | 715 | 650 | 585 | 46 | 20-φ33 | 1820 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
