JD745X多功能水泵控制閥-防水錘止回閥-隔膜式水泵控制閥-水力控制閥
更新：2022/11/29 9:34:42??????點擊：
- 品牌：???上海工開閥門
- 型號：???JD745X-10/16Q
產品介紹
JD745X多功能水泵控制閥由閥體、壓板及膜片、大閥板、緩閉閥板、閥座、閥桿組件等部件，片下腔接導管到閥門進口，膜片上腔接導管到閥門出口。

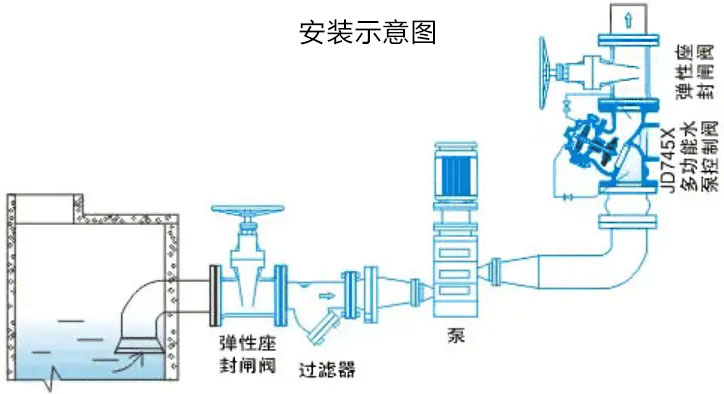

JD745X多功能水泵控制閥，安裝在大口徑給水管網系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能。
JD745X多功能水泵控制閥：
當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。
當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成了緩沖，防止壓力劇增。設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
JD745X多功能水泵控制閥主要性能規范
| 公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 緩閉時間(S) | zui低動作壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 0.09-0.8 | 3-60 (可調) | ≥0.07 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | 0.15-1.4 |
JD745X多功能水泵控制閥零部件材質
| 密封圈O型圈 | 橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 缸套 活塞(活塞型) | 2Cr13/不銹鋼 |
| 膜片(膜片型) | 夾織物橡膠 |
| 調節閥 球閥 | 銅合金/不銹鋼 |
| 過濾器 | 304不銹鋼 |

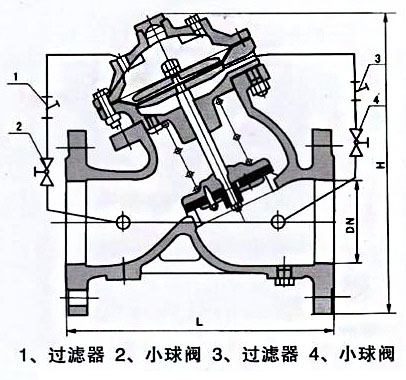

JD745X多功能水泵控制閥外形結構尺寸
| DN | L | H | D | D1 | n-d | ||||
| 1.0MPa | 1.6MPo | 2.5MPa | 1.0MPa | 1.6MPa | 2 5MPa | 1.0MPa | |||
| 50 | 203 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 |
| 65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 |
| 80 | 248 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 |
| 100 | 283 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 |
| 125 | 330 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 |
| 150 | 356 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 |
| 200 | 444 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 |
| 250 | 533 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 |
| 300 | 600 | 927 | 445 | 460 | 485 | 400 | 410 | 430 | 12-22 |
| 350 | 622 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 |
| 400 | 698 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 |
| 450 | 775 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 |
| 500 | 811 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 |
| 600 | 900 | 1600 | 780 | 840 | 725 | 770 | 20-30 | ||
| 700 | 980 | 1750 | 895 | 910 | 840 | 840 | 24-30 | ||
| 800 | 1120 | 1900 | 1015 | 1025 | 950 | 950 | 24-33 | ||
| 900 | 1220 | 2100 | 1115 | 1050 | 28-33 | ||||
| 1000 | 1320 | 2400 | 1230 | 1160 | 28-36 | ||||
