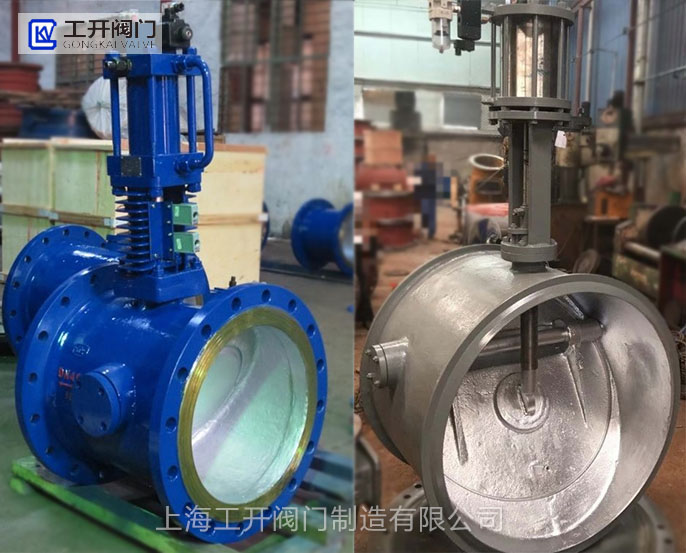

氣動快速抽氣止回閥的工作原理及性能
2022/10/12 11:02:49??????點擊：
一、工作原理：
當汽輪機工作時，電磁鐵得電，高壓油（壓縮空氣）經電磁閥進入抽汽止回閥的動作油（氣）缸的有桿腔推動活塞向上移動，閥瓣在介質的壓力打開，動作油缸的無桿腔通過電磁閥回油，氣動則通過快速排氣閥排氣。電磁鐵失電高壓油（壓縮空氣）經電磁閥進入抽汽止回閥的動作油（氣）缸的有桿腔，使閥瓣快速關閉，并保持油（氣）缸內的壓力。
二、性能特點：
1、氣動快速抽氣止回閥采用獨立的逆止閥和輔助氣動關閉裝置相結合的結構型式（氣源用戶自備），當汽輪機開始工作時，控制系統裝置中的氣源通過電磁換向閥進入助關氣缸的下腔，推動助關氣缸活塞向上移動，壓縮彈簧并使彈簧蓄能，閥板在管路介質的推動下開啟。當系統故障時，管路介質壓力降底，閥板在自身重力的作用下關閉，此時控制系統供氣電磁換向閥接受信號氣源換向，使氣體進入助關氣缸的上腔，與彈簧一起推動氣缸活塞向下移動，幫助閥板以快的速度關閉，閥門在閥板關閉后從輔助動力裝置獲得一定鎖閉閥板力，以防管路系統蒸汽和冷嶷水倒流，保護汽輪機等主要設備。
2、閥門執行機構采用氣開式，一旦電磁換向閥接受信號氣源換向，執行機構彈簧和電磁換向閥氣源能使閥門迅速關閉，關閉時間0.5~1秒。
3、輔助動力裝置的安裝不影響閥門的可靠性，一旦輔助動力裝置故障，閥門仍可利用閥碟和閥板自重和反向汽流作用下自行關閉。
4、閥門設置開啟和關閉位置開關，并能遠傳到運行集控室便于運行人員及時了解閥門所處狀態，還設置就地機械閥位指示。
5、閥門執行機構在斷電、斷氣、斷信號時處于關閉狀態。
6、控制箱設就地和遠程控制，當選擇就地控制時，操作開閥與關閥按扭可控制閥門開閉，或在接收到故障信號時蜂鳴報警響閥門關閉，在系統故障恢復正常后需手動操作閥門開閉。當選擇遠程控制時如需開閉閥門當控制箱接收到開閉信號或故障信號后閥門自動開閉，無需人工操作。
7、供貨范圍：每個閥門帶執行機構、手動試驗球閥、氣源處理三聯件（帶壓力表式）、電磁閥、快排閥、限位開關、就地操作控制箱。
