電動執行機構與閥門安裝要求
2023/10/25 10:13:40??????點擊：

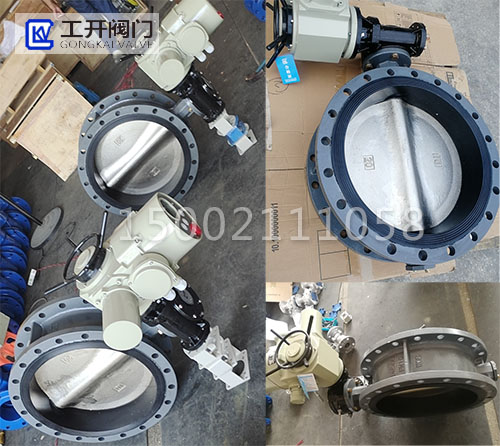

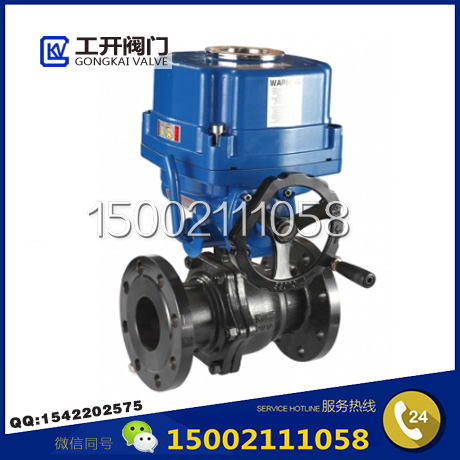

電動執行器將驅動裝置和傳動機構設計成一體，再與閥門的連接安裝的，用于自動化技術自動控制系統。電動執行機構與閥門安裝要求有哪些？上海工開閥門對此作以下五點說明：
一、安裝環境
電動執行器即可在室內安裝，也可在室外安裝。
電動執行器屬非防爆產品，請注意避開易燃、易爆等環境。
要長期有雨水、原料等飛濺物和陽光直射的環境，需要安裝保護整體的防護裝置。
請預留接線、手動操作等維修用空間。
周邊環境溫度-30~+60℃范圍內。
二、工作介質溫度
與閥門配套使用時，工作介質溫度傳到機體上面，機體溫度會升高。
工作介質是高溫時，與閥門連接的支架起減少熱傳導作用。
工作介質溫度60℃以下時請選用標準支架。
工作介質溫度60℃以上時請選用標準支架。
三、電動執行器安裝在閥門上步驟方法：
1、手動轉動閥門，確定無異常情況，并使用閥門處于全閉位置。
2、將支架固定在閥門上。
3、將聯軸器一端套在閥門芯軸上。
4、將電動執行機構轉全閉位置，出力軸插入聯軸器四方孔內。
5、緊固電動執行機構和支架間的螺釘。
6、用手柄轉動執行機構，確認運動平衡，無偏心，無彎斜，注意不要超程。
四、電動執行器安裝在閥門過程中注意要點：
1、將執行機構的連接螺栓擰緊，確保連接部位的密封，并使安裝在執行機構上的聯軸器保持良好的工作狀態。
2、檢查連接螺栓是否有松動，并將其擰緊，對于帶傳動裝置的電動執行器，要注意傳動部位是否有卡澀現象。
3、檢查緊固螺栓后再進行調整、平衡，對于不帶傳動裝置的電動執行器，要檢查所用軸承的潤滑是否良好，保證潤滑充足。
4、將電動執行器與控制閥連接好。確保所連接電動執行器的位置處于控制閥所對應的位置。
5、接通電源，打開電源開關，將電動執行器的控制盤上各功能選擇開關置于相應的位置，如果有需要時可通過控制器上手動或自動旋鈕進行選擇。
6、接通電源后通過控制盤上相應開關可以調節閥門。在調節閥上一般有對應閥門開啟或關閉所用控制按鈕以及閥位指示。
7、當控制閥開啟時要注意閥門是否完全打開。控制閥開啟時要注意控制盤上相應閥門開啟和關閉按鈕，避免手動操作；當控制閥關閉時要注意手動操作關閉時應在關閉位置，防止手動操作。
8、將電動執行機構的手輪旋至最大位置或最低位置，同時保持手柄位置在開啟或關閉狀態。
9、檢查電動執行機構各部位連接是否牢固、有無松動現象。
10、當電動執行器與控制系統連接時要注意信號線與控制系統電源的接線方向是否一致；
11、當電動執行器與控制閥連接時要注意是否有足夠大的空間放置控制閥；
12、在進行電動執行器安裝前應檢查產品包裝是否有破損、變形等現象，避免安裝時受到損傷。
五、安裝在電纜線
①電線管外徑是Φ9~Φ11。
②要充分采取防水對策。
③執行機構應高于電線管，使電線管內水珠不流進
執行機構以確保其安全。
用電纜時，其外徑是Φ9~Φ11的電纜。
一律不準使用與線鎖不相適應的電纜，否則水可以從線鎖進入執行機構內損壞所有內部零件上。
信號線原則上要使用屏蔽線，不要與動力線平行配線。
