電動閥門主控板與編碼器如何連接？
2023/12/18 13:17:28??????點擊：
控制板接線方法：
1、 電源接線：控制板需接受電源輸入才能工作。在接線時，需將交流電源的兩個電源線分別連接到交流電源輸入端，注意接線順序不可反。
2、電機接線：控制板的主要作用是控制電機的啟動、停止、正轉、反轉等參數，因此電機接線也非常重要。對于三相電機，需根據電機型號選擇對應的接線方式。常見的Y/△啟動方式是將電機接線箱中的三根電線先分別連接成Y形，再通過三根接線線與控制板連接。對于單相電機，控制板的接線方式則相對簡單，只需要將電機兩根電線與控制板接線端子分別對應連接即可。
3、控制器接線：控制器是控制板接口的重要組成部分?？刂破鞯妮斎虢涌诳梢越邮芸刂菩盘枺瑥亩刂齐姍C的啟動和停止。其中，常用的控制器接口類型包括：模擬電壓信號輸入、數字量輸入、頻率控制信號輸入等。 開關型電動球閥-開關量，電動調節型通風蝶閥-模擬量。
電動閥門執行器行程控制器 多圈編碼器是具有10位（12位）多圈絕對值編碼器是專門為執行器行業和自動化行業研制開發的，可測量和記憶角度的絕對位置，在量程范圍內旋轉角度和旋轉圈數信息具有唯一性。
采用SSI接口（同步串行接口）傳輸單圈角度和多圈圈數值（UART可選配），該編碼器12位單圈最大分辨率為4096（0.087度），多圈最多可記憶4096圈，單5V工作電壓，掉電不丟失信號（不需要電池供電，機械記憶），機械零位可任意設定?？垢蓴_能力強，抗震、防塵。
基本工作原理
該編碼器屬于精密光電、磁混合編碼器，它集精密機、電、光、磁技術于一體。單圈角度由磁性編碼器完成，多圈圈數通過6只光電編碼盤記憶，所以編碼器記憶的是絕對位置信息，無論編碼器上電與否，編碼器都能記憶量程范圍內的任何角度和圈數。 6只編碼盤記憶的是格雷碼信息，通過CPU轉換成自然二進制碼輸出。
主要參數
| 單圈分辨率 |
10位二進制，12位二進制 |
工作電壓 |
5V±0.5V |
|
多圈量程 |
≤4096圈 |
工作電流 |
≤50mA |
|
最大轉速 |
170 rpm（單圈精度4096） 1000 rpm（單圈精度1024） |
工作溫度 |
-40℃～85℃ |
|
通信方式 |
SSI串行總線輸出，UART（TTL） |
通信速率 |
9600（UART） |
電動執行機構配件 18位智能多圈編碼器 BM18A-L50 閥門電動裝置。掉電不丟失信號（不需要電池供電，機械記憶），機械零位可任意設定?？垢蓴_能力強，抗震、防塵。電動執行機構配件 18位智能多圈編碼器 BM18A-L50 閥門電動裝置
電路接口

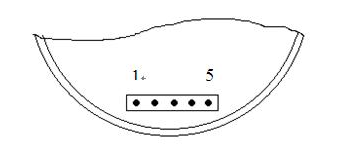

信號輸出采用5芯扁排線連接，信號線排序如圖3所示。引腳定義見表1。
圖信號輸出定義示意圖
表1 編碼器信號輸出排線引腳定義
|
引腳序號
通訊方式
|
1 | 2 | 3 | 4 | 5 |
|
SSI |
+5V | GND | DO | CLK | CS |
|
UART |
+5V | GND | TXD | RXD | 空 |

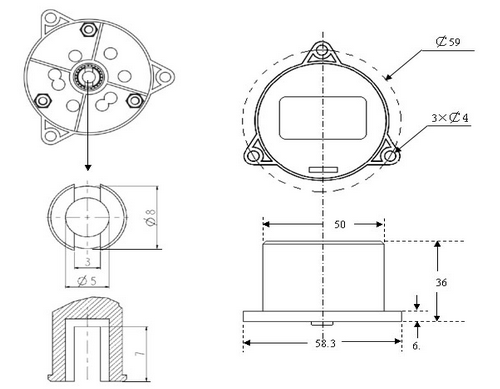

編碼器安裝尺寸見圖

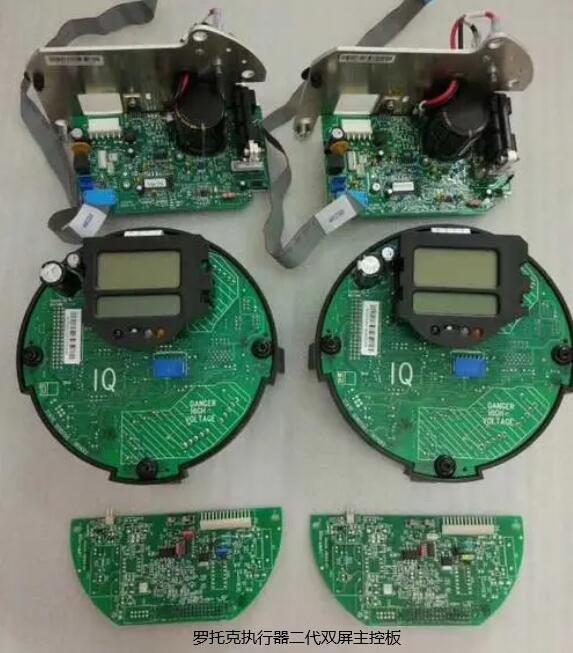

電動閥門（電動蝶閥/電動球閥/電動閘閥等）主控板與編碼器連接，在接線中，應根據連接方式和電壓級別，將編碼器輸出端的線纜插頭插入到控制器的相應端口中。對于編碼器的A、B兩個信號，常見的接線方式是差分輸出和單端輸出。差分輸出需要將A、A#和B、B#分別連接到控制器的兩個輸入通道，而單端輸出只需將A、B兩個信號連接到控制器的輸入通道即可。在接線過程中，還應注意編碼器的電源接線。如果編碼器沒有自帶電源，需要外接電源進行供電。通常，編碼器的電源連接線應與控制器的電源連接線分別連接到電源模塊上。
