蒸汽疏水閥的安裝位置及選型原則
2025/5/20 11:32:56??????點擊：
一、疏水閥的安裝位置
①飽和蒸汽管（包括用來伴熱的蒸汽管)的末端或最低點。
②長距離輸送的蒸汽管的中途;對于飽和蒸汽的蒸汽管的每個補償彎前或最低點;立管的下部。
③蒸汽管上的減壓閥和控制閥的閥前。
④蒸汽管不經常流動的死端且又是最低點處,如公用物料站的蒸汽管的閥門。
⑤蒸汽分水器、蒸汽分配罐或管、蒸汽減壓增濕器、擴容器的低點以及閃蒸罐的水位控制處。
⑥蒸汽加熱設備;夾套、盤管的凝結水出口。
⑦經常處于熱備用狀態的設備和機泵;間斷操作的設備和機泵以及現場備用的設備和機泵的進汽管的最低點。
⑧其他需要疏水的場合。
二、 蒸汽疏水閥選型原則
1、疏水閥選型一般原則
a.能及時排除凝結水（有過冷要求的除外)。
b.盡量減少蒸汽泄漏損失。
c.工作壓力范圍大,壓力變化后不影響其正常工作。
d.背壓影響小,允許背壓大（凝結水不回收的除外)。
e.能自動排除不凝性氣體。
f.動作敏感,性能可靠、耐用,噪聲小,抗水擊、抗污垢能力強。
g.安裝方便、容易維修。
h.外形尺寸小,重量輕,價格便宜。
i.具體的選型參數如下:
?疏水閥的類型（工作特性);
?疏水閥的容量（凝結水排量);
?疏水閥的最大使用壓力;
?疏水閥的最高使用溫度;
?正常工況下疏水閥的進口壓力;
?正常工況下疏水閥的出口壓力（背壓);
?疏水閥的閥體材料;
?疏水閥的連接管徑（配管尺寸);
?疏水閥的進口、出口的連接方式。

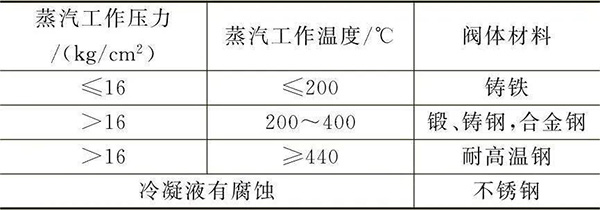

2、閥體的材料選擇在不同的使用條件下,應選擇不同的閥體材料,主要是以蒸汽的壓力和溫度來選取閥體材質（表)。
3、其他注意事項
a.選疏水閥時,應選擇符合國家標準的優質節能疏水閥。這種疏水閥在閥門代號S前都冠以“C”,其使用壽命大于8000h,漏汽率小于3%,有關疏水閥性能應以制造廠說明書或樣本為準。
b.在負荷不穩定的系統中,如果排水量可能低于額定最大排水量15%時,不應選用脈沖式疏水閥,以免在低負荷下引起蒸汽泄漏。
c.在凝結水一經形成,必須立即排除的情況下,不宜選用脈沖式和波紋管式疏水閥（二者均要求有一定的過冷度),可選用浮球式ES型和ER型等機械型疏水閥,也可選用圓盤式疏水閥。
d.對于蒸汽泵、帶分水器的蒸汽主管及透平機外殼等工作場合,可選用浮球式疏水閥,必要時可選用熱動力式疏水閥,不可選用脈沖式和恒溫型疏水閥。
e.熱動力式疏水閥有接近連續排水的性能,其應用范圍較廣,一般都可選用,但最大允許背壓不得超過入口壓力的50%,最低進出口壓差不得低于0.05MPa。
f.間歇工作的室內蒸汽加熱設備或管道,可選用機械型疏水閥。
g.機械型疏水閥在寒冷地區不宜在室外使用,否則應有防凍措施。
h.疏水閥的選型要結合安裝位置考慮:
?疏水閥安裝位置低于加熱設備,可選任何類型的疏水閥;
?疏水閥安裝位置高于加熱設備,不可選用浮桶式,可選用雙金屬式疏水閥;
?疏水閥安裝位置標高與加熱設備基本一致,可選用浮筒式、熱動力式和雙金屬式疏水閥。
i.對于易發生蒸汽鎖的蒸汽使用設備,可選用倒吊桶式疏水閥或安裝與解鎖閥（安裝在疏水閥內的強行開閥排氣的裝置)并用的浮球式疏水閥。
j.管路伴熱管道、蒸汽夾套加熱管道,各類熱交換器、散熱器以及一些需要根據操作要求選擇排水溫度的用汽設備,可選用溫度調整型等熱靜力型疏水閥。要求用汽設備恒溫的可選用溫度調整型疏水閥。
k.要選擇適宜疏水量的疏水閥,如果選用的排水量過大致使閥門動作頻繁,會降低疏水閥的壽命。
