本標準適用于工業管道的閘閥、截止閥、節流閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥、柱塞閥。

閥門型號編制時，要將閥門的類別、驅動方法、連接型式、管道結構、額定壓力、密封及閥體材統統描述出來。閥門型號的含義需按以下排列方法組成。

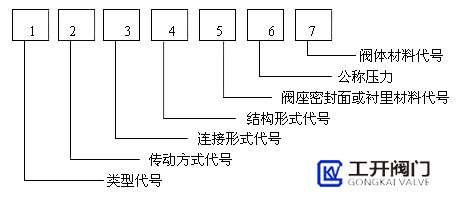

閥門類別-驅動方法-連接方式-閥門結構-密封材質-使用壓力-閥體材質


一、閥門類別（型號編制）

類 型	代 號	類 型	代 號	類 型	代 號	類 型	代 號
閘 閥	Z	球 閥	Q	旋塞閥	X	減壓閥	Y
截止閥	J	蝶 閥	D	止回閥底閥	H	疏水閥	S
節流閥	L	隔膜閥	G	安全閥	A

注：低溫（低于-40℃）、保溫（帶加熱套）和帶波紋管的閥門，在類型代號前分別加漢語拼音字母“D”、“B”和“W”。

二、閥門驅動方法（型號編制）

傳動方式	代 號	傳動方式	代 號	傳動方式	代 號	傳動方式	代 號	傳動方式	代 號
電 磁 動	0	電-液動	2	圓柱齒輪	4	氣 動	6	氣-液動	8
電磁-液動	1	蝸 輪	3	錐齒輪	5	液 動	7	電 動	9

注：1.手輪、手柄和扳手傳動以及安全閥、減壓閥、疏水閥省略本代號?！?br /> 2.對于氣動或液動，常開式用6K、7K表示；常閉式用6B、7B表示；
氣動帶手動用6S表示；防爆電動用“9B”表示。

三、閥門連接型式（型號編制）

連接形式	代 號	連接形式	代 號	連接形式	代 號	連接形式	代 號
內 螺 紋	1	法 蘭	4	對 夾	7	卡 套	9
外 螺 紋	2	焊 接	6	卡 箍	8

注：焊接包括對焊和承插焊。

四、閥門結構（型號編制）

閘 閥 結 構 形 式				代 號		截止閥和節流閥 結構形		代 號
明 桿	楔 式	彈 性 閘 板		0		直 通 式		1
		剛 性	單 閘 板	1		角 式		4
			雙 閘 板	2		直 流 式		5
	平 行 式		單 閘 板	3		平 衡	直 通 式	6
			雙 閘 板	4			角 式	7
暗 桿 楔 式			單 閘 板	5
			雙 閘 板	6

球 閥 結 構 形 式			代號		蝶閥 結構形式	代號		隔膜閥 結構形式	代號
浮 動	直 通 式		1		杠 桿 式	0		層 脊 式	1
	L形	三通式	4		垂直板式	1		截 止 式	3
	T形		5		斜 板 式	3		閘 板 式	7
固定	直 通 式		7

旋塞閥 結構形式

代號

止回閥和底閥 結構形式

代號

減壓閥 結構形式

代 號

疏水閥 結構形式

代 號

填 料

直通式

3

升 降

直 通 式

1

薄 膜 式

1

浮 球 式

1

T形三角

4

立 式

2

彈簧薄膜式

2

鐘形浮子式

5

四通式

5

旋 啟

單 瓣 式

4

活 塞 式

3

脈 沖 式

8

油 封

直通式

7

多 瓣 式

5

波紋管式

4

熱動力式

9

T形三通

8

雙 瓣 式

6

杠 桿 式

5

安 全 閥 結 構 形 式				代 號
彈 簧	封 閉	帶 散 熱 片	全 啟 式	0
		微 啟 式		1
		全 啟 式		2
		帶 扳 手	全 啟 式	3
			雙彈簧微啟式	4
	不 封 閉		微 啟 式	5
			全 啟 式	6
			微 啟 式	7
		帶 控 制 機 構	全 啟 式	8
脈 沖 式				9

五、閥門密封材質（型號編制）

閥座密封或襯里材料	代號	閥座密封或襯里材料	代號
銅 合 金	T	滲 氨 鋼	D
橡 膠	X	硬質合金	Y
尼龍塑料	N	襯 膠	J
氟 塑 料	F	襯 鉛	Q
錫基軸承合金（巴氏合金）	B	搪 瓷	C
合 金 鋼	H	滲 硼 鋼	P
注：由閥體直接加工的閥座密封面材料代號用“W”表示；當閥座和閥瓣（閘板）密封面材料不同時，用低硬度材料代號表示（隔膜閥除外）。

六、閥門使用壓力（型號編制）
閥門型號中的數值，代表的是公稱壓力值，需要使用阿拉伯?dāng)?shù)字代表，1MP為PN10

七、閥體材質（型號編制）

閥 體 材 料	代號	閥 體 材 料	代號
HT250灰鑄鐵	Z	Cr5Mo	I
KTH300-06可鍛鑄鐵	K	1Cr18Ni9Ti	P
QT400-15球墨鑄鐵	Q	Cr18Ni12Mo2Ti	R
H62銅合金	T	12Cr1MoV	V
ZG230-450碳鋼	C
注：PN≤1.6MPa(≈16kgf/cm2)的灰鑄鐵閥體和PN≥2.5MPa(≈25kgf/cm2)的碳素鋼閥體，省略本代號。
