日標法蘭球閥-Q41F-10K-日標不銹鋼球閥-日標球閥
更新：2022/7/13 10:36:55??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q41F-10K
產品介紹
Q41F-10K日標法蘭球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
Q41F-10K日標法蘭球閥工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
二片式法蘭球閥有著自身獨有的優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可以減小所配執行器的規格。日標球閥一般水平安裝廣泛適用于石油化工城市給排水要求嚴格的工況。
Q41F-10K日標法蘭球閥特點：
1、閥桿帶有防靜電設置，帶有防脫出裝置設計。
2、鋼球球槽上有泄壓孔設計。
3、采用ISO 5211直接安裝執行器平臺設計。
Q41F-10K日標法蘭球閥主要性能參數
| Q41F-10K日標法蘭球閥 | |
| 閥體材質： | SCPH2/SCS13/SCS14/304/316 |
| 公稱通徑： | 15A~350A |
| 連接方式： | 法蘭 |
| 驅動方式： | 手動 |
| 適用溫度： | -29℃~150℃ |
| 適用介質： | 水、蒸汽、油等 |
| 結構長度： | JIS B2002 |
| 檢測標準： | JIS B2003 |
| 設計標準： | JIS B2071|ASME B16.34 |
| 法蘭標準： | JIS B2220 |
Q41F-10K日標法蘭球閥主要零部件材質
| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 | ||
| 1 | 螺栓 | SM35C | 304 | ||||
| 2 | 墊片 | SS400 | 304 | 10 | 閥桿 | 304 | 304/316 |
| 3 | 手柄 | SCPH2 | 11 | 密封墊 | PTFE | ||
| 4 | 擋圈 | SUP6 | 304 | 12 | 閥蓋 | SCPH2 | SCS13/SCS14 |
| 5 | 限位塊 | SS400 | 304 | 13 | 螺母 | SM35C | 304 |
| 6 | 螺釘 | SM35C | 304 | 14 | 螺柱 | SM45C | 304 |
| 7 | 填料壓蓋 | SCPH2 | SCS13 | 15 | 球體 | 304 | 304/316 |
| 8 | 填料 | PTFE | 16 | 閥體 | SCPH2 | SCS13/SCS14 | |
| 9 | 止推墊 | PTFE | 17 | 閥座 | PTFE | ||

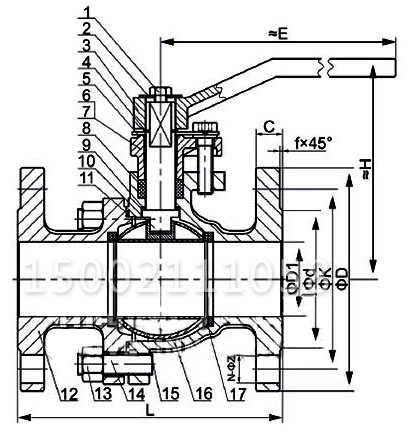

Q41F-10K日標法蘭球閥主要零外形及連接尺寸
| NPS | D1 | d | K | D | C | f | N-Z | L | H | E |
| 15A | 15 | 51 | 70 | 95 | 12 | 1 | 4-15 | 108 | 79 | 125 |
| 20A | 20 | 56 | 75 | 100 | 14 | 1 | 4-15 | 117 | 82 | 125 |
| 25A | 25 | 67 | 90 | 125 | 14 | 1 | 4-19 | 127 | 102 | 155 |
| 32A | 32 | 76 | 100 | 135 | 16 | 2 | 4-19 | 140 | 106 | 155 |
| 40A | 38 | 81 | 105 | 140 | 16 | 2 | 4-19 | 165 | 128 | 240 |
| 50A | 50 | 96 | 120 | 155 | 16 | 2 | 4-19 | 178 | 135 | 240 |
| 65A | 65 | 116 | 140 | 175 | 18 | 2 | 4-19 | 190 | 145 | 280 |
| 80A | 78 | 126 | 150 | 185 | 18 | 2 | 8-19 | 203 | 160 | 320 |
| 100A | 98 | 151 | 175 | 210 | 18 | 2 | 8-19 | 229 | 180 | 320 |
| 125A | 123 | 182 | 210 | 250 | 20 | 2 | 8-23 | 356 | 252 | 530 |
| 150A | 148 | 212 | 240 | 280 | 22 | 2 | 8-23 | 394 | 285 | 630 |
| 200A | 198 | 262 | 290 | 330 | 22 | 2 | 12-23 | 457 | 385 | 800 |
| 250A | 248 | 324 | 355 | 400 | 24 | 2 | 12-25 | 533 | 485 | 渦輪 |
| 300A | 298 | 368 | 400 | 445 | 24 | 3 | 16-25 | 610 | 545 | |
| 350A | 348 | 413 | 445 | 490 | 26 | 3 | 16-25 | 686 | 635 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠?xún)價時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
