真空破壞閥-負壓真空補氣閥-碳鋼不銹鋼材質
更新：2023/12/28 15:54:15??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZKPF
產品介紹
真空破壞閥（Vacuum Breaker Valve）是一種安全閥。主要用于容器或管道中，在管道或容器因系統運行或停止而產生負壓或真空逐步升高時，該閥能自動開啟，破壞真空效應，使管道及其它設備不至產生痕、凹裂等現象，以保護設備的安全。
真空破壞閥原理是當系統產生負壓時，通過大氣壓跟系統壓力的壓差作用在密封件上，推動密封件，打開密封面把外界大氣引入系統，讓系統壓強升高破壞負壓，直到密封件重新下墜密封，外界大氣不再進入系統.在系統正壓時候，工作介質進入密封件上部，向下壓緊密封件，系統壓力越大，密封越緊，保證正壓時候滴水不漏。

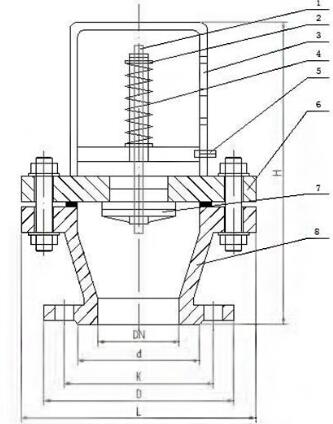

| 1 | 閥桿 | 304 |
| 2 | 調節圈 | 304 |
| 3 | 保護罩 | 碳鋼 |
| 4 | 彈簧 | 304 |
| 5 | 固定螺釘 | 304 |
| 6 | 閥蓋 | 碳鋼 |
| 7 | 閥瓣 | 碳鋼/PTFE |
| 8 | 閥體 | 碳鋼 |
| 公稱通徑 | L | H | D | K | D |
| DN50 | 180 | 210 | 160 | 125 | 88 |
| DN80 | 215 | 230 | 195 | 160 | 138 |
| DN100 | 245 | 310 | 215 | 180 | 158 |
| DN125 | 280 | 310 | 245 | 210 | 188 |
| DN150 | 335 | 330 | 280 | 240 | 210 |
| DN200 | 400 | 380 | 335 | 295 | 268 |
| DN250 | 460 | 560 | 405 | 355 | 325 |
| DN300 | 520 | 620 | 460 | 410 | 378 |
為什么破壞閥必須豎直向上安裝？
因為如果您水平安裝的話，正壓的時候密封件不能在自重的作用下密封住密封面，就會從吸氣口漏水，如果倒置安裝就更糟糕了，正壓的時候反而在密封件自重作用下打開吸氣口，相當于正壓的時候是常開狀態，更加密封不住了。
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
