不銹鋼襯氟球閥-Q41F46-16RL-不銹鋼法蘭球閥-襯氟耐腐球閥
更新：2022/9/9 13:52:11??????點擊：
- 品牌：???上海工開閥門
- 型號：???Q41F46-16RL
產品介紹
Q41F46手動襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉，以實現閥門開啟和關閉。手動襯氟球閥采用模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏；手動襯氟球閥球體與閥桿鑄為一體，了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；手動襯氟球閥采用全塑料襯里工藝，耐介質的強腐蝕。
不銹鋼襯氟球閥的襯里層材料為氟塑料，一種能耐酸耐堿性能的材料。主要用在不銹鋼襯氟球閥上氟塑料主要有F46，PFA，F(xiàn)4，PO等常見氟塑料，這類氟塑料也稱可溶性氟塑料。
不銹鋼襯氟球閥特點：
1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，適用于任何強腐蝕性化學介質；
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3、啟閉件球件與閥桿鑄（鍛）為一體，了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全；
4、結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
5
、兩段、三段式構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
Q41F46手動襯氟球閥主要性能規范
| 零件名稱 | 不銹鋼 | |
|---|---|---|
| P | R | |
| 閥體、閥蓋 | CF8 | CF8M |
| 球體 | CF8 | CF8M |
| 襯里層/閥座 | FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯） | |
| 填料壓蓋 | CF8 | CF8M |
| 填料 | PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯 | |
| 螺栓 | 1Cr17Ni2 | 1Cr17Ni2 |
| 螺母 | 0Cr18Ni9 | 0Cr18Ni9 |
| 手柄 | WCC | WCC |

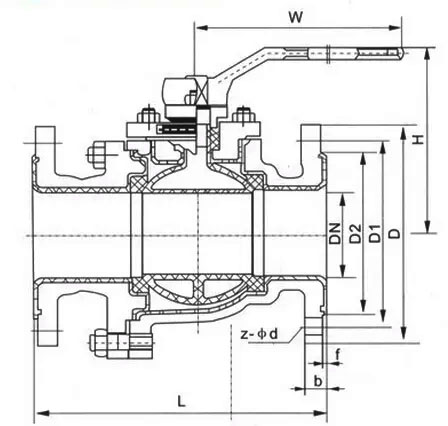

Q41F46手動襯氟球閥主要性能規范
| 公稱通徑 | 標準值 | 參考值 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN（mm） | NPS（inch） | L | D | D1 | D2 | f | b | Z-Φd | Do(手柄) | Do(蝸輪) | H | WT(Kg) |
| 15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 120 | 80 | 2.5 | |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 140 | 90 | 3 | |
| 25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 160 | 100 | 4.5 | |
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-Φ14 | 160 | 110 | 5.7 | |
| 40 | 11/2 | 180 | 145 | 110 | 85 | 2 | 18 | 4-Φ14 | 200 | 120 | 7 | |
| 50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-Φ14 | 250 | 135 | 9.5 | |
| 65 | 11/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-Φ14 | 300 | 145 | 15 | |
| 80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-Φ14 | 350 | 185 | 19 | |
| 100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 400 | 95 | 33 | |
| 125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 500 | 210 | 58 | |
| 150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-Φ23 | 200 | 450 | 93 | |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-Φ23 | 240 | 490 | 155 | |
| 250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 240 | 550 | 210 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
