ZAZP電動調節閥-ZAZP電動單座調節閥-ZAZP電動調節閥結構圖
更新：2022/7/21 9:34:18??????點擊：
- 品牌：???上海工開閥門
- 型號：???ZAZP-16/25C
產品介紹
電動調節閥由電動執行機構與各種的閥體(單座、雙座、套筒)-ZAZ(P、N、M)型組配而成，而具備了各種調節閥的特點。
ZAZP電動調節閥以AC220V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。按配用不同的執行機構可分為普通型和電子型兩種。
ZAZP電動單座調節閥廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
ZAZP電動單座調節閥性能參數
| 名稱型號 | ZAZP-16/25C 電動單座調節閥 |
| 類型(通道位置) | 二通式 |
| 流動方向 | 單向 |
| 適用介質 : | 蒸汽,油品,弱酸堿介質,空氣 |
| 閥體 | 鑄鋼 |
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
| 壓蓋形式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 |
| 閥芯形式 | 單座式、套筒式、雙導向式 |
| 流量特性 | 等百分比、直線性 |
| 執行器參數 | 電源電壓：220V、380V、輸入信號：4-10mA DC、4-20mA DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |

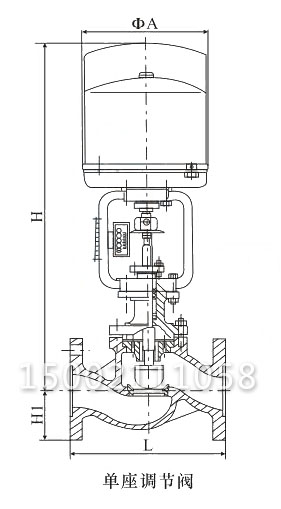

ZAZP電動單座調節閥主要零外形及連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 653 | 665 | 671 | 683 | 698 | 789 | 792 | 796 | 847 | 855 | 894 | 1156 | 1215 | |
| W | 460 | 460 | 460 | 460 | 530 | 530 | 530 | 530 | 630 | 630 | 630 | 630 | 630 | |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
