煤氣蝶閥-煤氣專用蝶閥-高爐煤氣蝶閥-煤氣快速起閉閥
更新：2022/9/7 10:11:23??????點擊：
- 品牌：???上海工開閥門
- 型號：???D341X
產品介紹
煤氣蝶閥是常用于冶金、化工等領域中通風管路中，主要負責含有含沙的冷、熱風流通的流量調節和切斷，在冶金及陶瓷管道工程上屬于重要的煤氣調節或切斷閥門。
煤氣蝶閥工作原理：
該款高爐煤氣專用蝶閥是通過蝸輪蝸桿等驅動裝置驅動閥軸，閥軸帶動蝶板轉動，達到啟閉閥門目的。由于閥體特殊設計及外置上下進口軸承，不但保證閥門開關靈活，而且拆裝維修方便。該系列煤氣蝶閥開啟時，優于球形PPL軟密封面的設計。
高爐煤氣專用蝶閥性能特點：
1、質與閥軸上下軸承不能直接接觸，避免閥軸抱死，開關靈活。
2、球形線密封結構及除污設計，保證閥門100%密封，安全可靠
3、采用PPL軟密封及除污結構，拆裝更換方便，維修保養容易，維護費低。
4、壽命長
煤氣蝶閥主要性能規范
| 煤氣蝶閥型號 | 公稱壓力 | 殼體試驗 | 密封試驗 | 適用溫度 | 適用介質 |
| D341X | 0.25Mpa | 0.375Mpa | 0.11Mpa | ≤300℃ | 高爐煤氣轉爐煤氣、及其他高溫含塵含污氣體。 |
| 0.6Mpa | 0.9Mpa | 0.11Mpa | ≤500℃ | 高爐煤氣轉爐煤氣、及其他高溫含塵含污氣體。 |
| 零件名稱 | 材質 | 零件名稱 | 材質 |
| 閥體 | 碳鋼 不銹鋼 | 閥板 | 碳鋼 304不銹鋼 |
| 閥座密封面 | 碳鋼堆焊硬質合金 | 密封圈 | 304不銹鋼及石墨環 |
| 軸承 | 進口NSK軸承 | 填料 | 熱臟煤氣石墨環 |
| 閥桿 | 2Cr13 | 錐銷 | 304不銹鋼 |
| 接座 | 碳鋼 | 螺栓 | 304不銹鋼 |

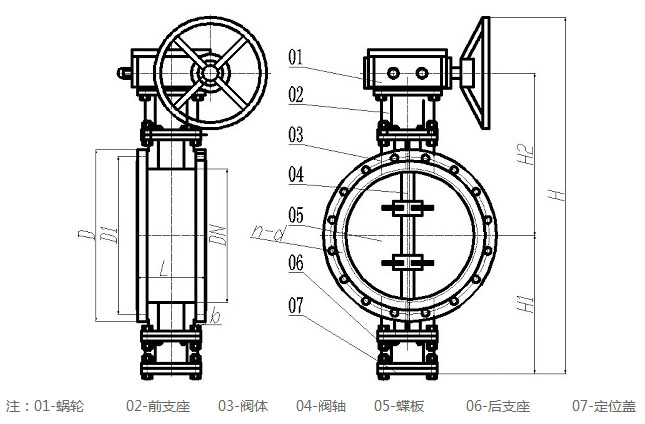

煤氣蝶閥主要外形及連接尺寸
| DN | D | D1 | L | H | H1 | H2 | b | n-d |
| 100 | 210 | 170 | 127 | 710 | 257 | 310 | 18 | 4-18 |
| 125 | 240 | 200 | 140 | 790 | 292 | 360 | 20 | 8-18 |
| 150 | 265 | 225 | 140 | 790 | 312 | 380 | 20 | 8-18 |
| 200 | 320 | 280 | 152 | 960 | 352 | 480 | 22 | 8-18 |
| 250 | 375 | 335 | 165 | 1040 | 412 | 500 | 24 | 12-18 |
| 300 | 440 | 395 | 178 | 1080 | 452 | 528 | 24 | 12-22 |
| 350 | 490 | 445 | 190 | 1130 | 472 | 558 | 26 | 12-22 |
| 400 | 540 | 495 | 216 | 1180 | 492 | 580 | 28 | 16-22 |
| 450 | 595 | 550 | 222 | 1410 | 528 | 788 | 30 | 16-22 |
| 500 | 645 | 600 | 229 | 1490 | 568 | 828 | 32 | 20-22 |
| 600 | 755 | 705 | 267 | 1600 | 638 | 898 | 36 | 20-26 |
| 700 | 860 | 810 | 292 | 1890 | 758 | 1038 | 40 | 24-26 |
| 800 | 975 | 920 | 318 | 1990 | 868 | 1028 | 44 | 24-30 |
| 900 | 1075 | 1020 | 330 | 2280 | 1008 | 1178 | 46 | 24-30 |
| 1000 | 1175 | 1120 | 410 | 2410 | 1128 | 1188 | 50 | 28-30 |
| 1200 | 1405 | 1340 | 470 | 2510 | 1188 | 1228 | 56 | 32-33 |
| 1400 | 1630 | 1560 | 530 | 2699 | 1208 | 1397 | 62 | 36-36 |
| 1600 | 1830 | 1760 | 600 | 2795 | 1279 | 1450 | 68 | 40-36 |
