XD71X信號蝶閥-手柄信號蝶閥-消防信號蝶閥-手動對夾式信號蝶閥
更新：2022/8/12 13:29:19??????點擊：
- 品牌：???上海工開閥門
- 型號：???XD71X-10/16Q
產品介紹
XD71X消防信號蝶閥是蝶閥圓盤式啟閉件往復回轉90°左右來開啟、關閉，加裝信號反饋裝置，信號反饋裝置是閥門手動裝置的基礎上了信號開關盒，內置微動開關、凸輪、連線板、電纜進口和結構件。開向和關向各有一個微動開關，閥門開到位關到位和開到位時能提供一個電信號，開閥與關閥均可反饋到位信號。
XD71X消防信號蝶閥工作原理：
1、本信號蝶閥由手柄驅動轉軸及蝶板旋轉實現啟閉和控制流量。
2、手柄轉動閥桿，使蝶板達到啟閉及調節流量的目的，手柄順時針方向旋轉為閥門關閉。

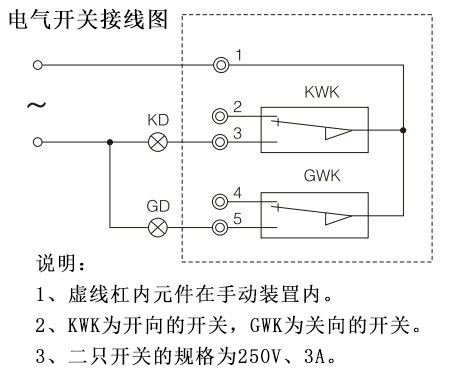

3、手柄內設置微動開關有兩種形式：
(1)在傳動裝置箱體內設有開向、關向兩個微動幵關，分別在閥門全幵和關閉時動作，接通控制室"閥關"指示電源，使之準確顯示閥門幵關狀態。
(2)在傳動裝罝箱體內只設關向微動開關(蝶板全關閉位罝90° ),當?shù)逵?-40°位罝時微動開關動作，輸出閥門關閉信號，40-90°位罝時另一 對常閉觸點可輸出打開信號?？烧{(diào)整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
消防蝶閥主要用于石油、化工、食品、醫藥、造紙、水電給排水、冶煉、能源等系統管路上作為調節和截流設備使用，特別適用于高層建筑消防系統及其它需要顯示閥門開關狀態的管線系統上。
XD71X消防信號蝶閥性能參數
| 產品名稱 | XD71X手柄對夾式消防信號蝶閥 | |
| 公稱通徑 | DN50～DN200 | |
| 適用介質 | 水、弱酸堿性介質等 | |
| 適用溫度 | -10～135℃ | |
| 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼等 | |
| 閥座 | 乙丙橡膠/四氟乙烯 | |
| 蝶板 | 球墨鑄鐵/不銹鋼 | |
| 閥桿 | 不銹鋼 | |

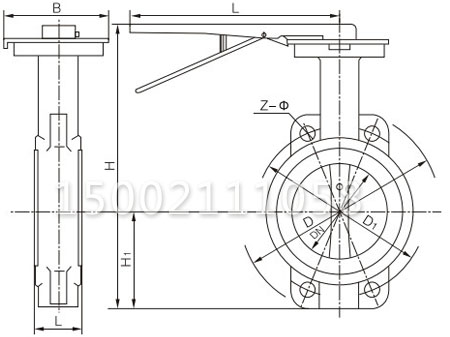

XD71X消防信號蝶閥主要零外形及連接尺寸
| DN(mm) | D | D1 | Z-φ | L | H | H1 | A | B |
| 40 | 150 | 110 | 4-19 | 43 | 220 | 68 | 240 | 98 |
| 50 | 165 | 125 | 4-19 | 43 | 235 | 68 | 240 | 98 |
| 65 | 185 | 145 | 4-19 | 46 | 250 | 75 | 240 | 98 |
| 80 | 200 | 160 | 8-19 | 46 | 275 | 85 | 240 | 98 |
| 100 | 220 | 180 | 8-19 | 52 | 315 | 105 | 270 | 108 |
| 125 | 250 | 210 | 8-19 | 56 | 340 | 120 | 320 | 108 |
| 150 | 285 | 240 | 8-23 | 56 | 375 | 135 | 320 | 108 |
| 200 | 340 | 295 | 8-23 | 60 | 470 | 165 | 365 | 155 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
