手動V型球閥-對夾式V型球閥-VQ377H渦輪對夾式V型球閥
更新：2022/7/8 9:48:42??????點擊：
- 品牌：???上海工開閥門
- 型號：???VQ377H、VQ377F、VQ377Y
產品介紹
V型球閥采用帶彈簧或板簧加載閥座結構，由于彈簧/板簧的彈性恢復力推動閥座，可使球芯與閥座之間長期具有良好的密封性能。同時由于閥座采用彈簧加載的活動結構，可使閥座自動校正，以達到與球芯的最佳吻合。
對夾v型球閥采用帶有V型切口的球芯結構，當閥在關閉時，可以剪切介質中纖維、微小顆粒，同時由于閥芯和閥座之間是無間隙回轉，可自行擦拭球體及閥座上的積垢物，保持球體與閥座之間的良好密封。
對夾v型球閥零部件材質
| 對夾式V型球閥性能參數 | |
|---|---|
| 閥座 | 304+316+司太立合金 |
| 彈簧 | 17-7PH/316 |
| O形圈 | 氟橡膠/高溫氟橡膠 |
| 填料 | PTFE/石墨 |
| 球面硬化處理 | 鍍硬鉻/氮化/噴WC/噴圖/STL |
| 適用溫度 | -29~150℃,-29~250℃ |
| 適用介質 | 水/油/氣/固體顆粒/懸浮 |

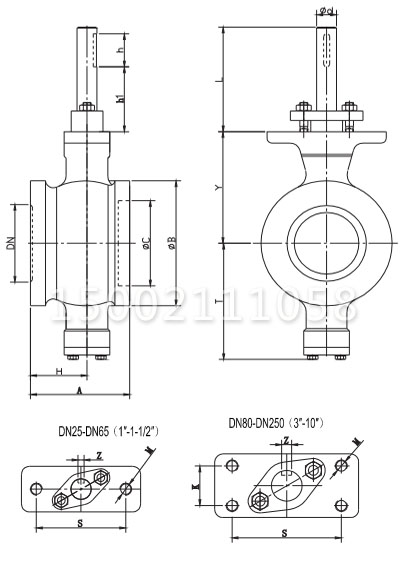

對夾v型球閥主要零外形及連接尺寸
| DN | A | H | B | C | T | Y | L | Φd | h1 | h | S | K | M | Z |
| 25 | 50 | 30 | 68 | 38 | 81 | 73 | 102 | 16 | 64 | 35 | 75 | / | 2-M10 | 5 |
| 32 | 60 | 35 | 76 | 45 | 86 | 78 | 100 | 16 | 62 | 35 | 75 | / | 2-M10 | 5 |
| 40 | 60 | 35 | 84 | 50 | 90 | 80 | 102 | 16 | 64 | 35 | 75 | / | 2-M10 | 5 |
| 50 | 75 | 43 | 100 | 62 | 93 | 90 | 104 | 16 | 66 | 35 | 75 | / | 2-M10 | 5 |
| 65 | 100 | 50 | 118 | 73 | 108 | 105 | 102 | 16 | 64 | 35 | 75 | / | 2-M10 | 5 |
| 80 | 100 | 57 | 132 | 90 | 123 | 118 | 110 | 20 | 68 | 35 | 90 | / | 2-M12 | 6 |
| 100 | 115 | 65 | 158 | 115 | 138 | 130 | 108 | 20 | 66 | 35 | 90 | / | 2-M12 | 6 |
| 125 | 129 | 78 | 184 | 134 | 148 | 145 | 110 | 25 | 65 | 40 | 90 | / | 2-M12 | 8 |
| 150 | 160 | 95 | 216 | 164 | 170 | 170 | 124 | 30 | 69 | 50 | 110 | 40 | 2-M12 | 8 |
| 200 | 200 | 120 | 268 | 206 | 200 | 201 | 124 | 30 | 69 | 50 | 110 | 40 | 2-M12 | 8 |
| 250 | 240 | 148 | 326 | 260 | 240 | 237 | 140 | 40 | 77 | 60 | 135 | 40 | 2-M16 | 12 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
