J61Y焊接截止閥-J61Y電站截止閥-高壓截止閥J61Y-170V
更新：2022/9/7 13:30:57??????點擊：
- 品牌：???上海工開閥門
- 型號：???J61Y-170V
產品介紹
J61Y高溫高壓截止閥焊接式，適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質，適用介質為：水、油品、蒸汽等。
J61Y焊接截止閥也稱為電站截止閥，電站截止閥與其他截止閥產品相比的特點是高溫高壓，采用自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。制造驗收技術條件按日本火力發電用閥門標準E101的規定。磅級電站截止閥的結構長度按E101的規定。閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。閥蓋填料函嘗試合理，填料加緩蝕劑，密封可靠，開關平穩。閥門具有上密封結構,保證閥門開啟運行時閥桿處不會外漏。
J61Y高溫高壓截止閥焊接式結構特點：
1、采用無中法蘭夾箍銷軸式，內螺紋和鍵鏈接，中法蘭螺栓連接等結構。
2、閥體，閥蓋機械加工全部在自動線上完成，具有重量輕，加工精度高等特點。
3、閥座，閥瓣密封面均彩鈷基硬質合金等離子噴焊而成，耐磨，抗擦傷性能好。
4、閥桿表面經抗蝕氮化處理。
5、可安裝在管道的任何位置上。≤ DN80介質向從下往上流（正流＂低進高出＂），≥DN100介質流向從上往下流（逆流＂高進低出＂）
J61Y高溫高壓截止閥主要性能規范
| 產 品 型 號 | 公稱壓力PN(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | |||
| 殼體強度 | 密封 | P54 | P55 | P57 | ||||
| J61H/Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸氣油品 |
| J61H/Y-200 | 20 | 30 | 22 | / | / | / | ||
| J61H/Y-250 | 25 | 38 | 28 | / | / | / | ||
| J61H/Y-320 | 32 | 48 | 36 | / | / | / | ||
| J61Y-P54/100V | P54/100V | 30 | 22 | 10 | / | / | ≤540 | 蒸氣 |
| J61Y-P54/140V | P54/140V | 38 | 28 | 14 | / | / | ||
| J61Y-P54/170V | P54/170V | 48 | 36 | 17 | / | / | ||
| J61Y-P55/100V | P55/100V | 38 | 28 | / | 10 | / | ≤555 | |
| J61Y-P55/140V | P55/140V | 48 | 36 | / | 14 | / | ||
| J61Y-P55/170V | P55/170V | 53 | 39 | / | 17 | / | ||
| J61Y-P57/100V | P57/100V | 48 | 36 | / | / | 10 | ≤570 | |
| J61Y-P57/140V | P57/140V | 55 | 40 | / | / | 14 | ||
| J61Y-P57/170V | P57/170V | 60 | 44 | / | / | 17 | ||
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 | 閥桿螺母 | 手輪 | 緊固件 |
|
J61H型 J961H型 |
25WCB | 25WCB | 鉻不銹鋼鉻鉬鋁鋼氮化 | 鉻不銹鋼鉻鉬鋁鋼氮化 | 鉻不銹鋼 |
柔 性 石 墨 |
鋁 青 銅 |
可 鍛 鑄 鐵 |
優質碳鋼 鉻鉬鋼 |
|
J61Y型 J961Y型 |
25WCB | 25WCB | 鉻不銹鋼鉻鉬鋁鋼氮化 | 25 | 硬質合金 | ||||
| J61Y-P54型J961Y-P54型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38CrMoAIA |
12Cr1MoV | 硬質合金 | ||||
| J61Y-P55型J961Y-P55型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38CrMoAIA |
12Cr1MoV | 硬質合金 | ||||
| J61Y-P57型J961Y-P57型 |
12Cr1MoV WC9 |
12Cr1MoV WC9 |
20Cr1Mo1VA 38CrMoAIA |
12Cr1MoV | 硬質合金 |

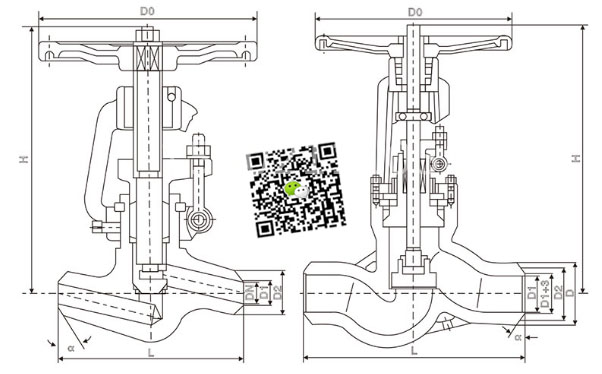

J61Y高溫高壓截止閥主要外形及連接尺寸
| 公稱通徑DN | 主要外形尺寸和連接尺寸 | 重量 | |||||||
| L | D1 | D2 | D3 | α | H | Do | |||
| J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V | |||||||||
| 10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 | |
| 15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 | |
| 20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 | |
| 25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 | |
| 32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 | |
| 40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 | |
| 50(1) | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 | |
| 50(2) | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 | |
| 65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 | |
| 80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 | |
| 100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 | |
| 注：DN50為兩種結構 | |||||||||
| J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V | |||||||||
| 10 | 120 | 120 | 12 | 28 | / | 37.5 | 189 | 140 | 3 |
| 15 | 150 | 150 | 17 | 40 | / | 37.5 | 250 | 200 | 9 |
| 20 | 135 170 | 135 170 | 22 | 46 | / | 37.5 | 252 | 200 | 11 |
| 25 | 135 170 | 135 170 | 26 | 46 | / | 37.5 | 254 | 240 | 13 |
| 32 | 170 180 | 170 180 | 31 | 49 | / | 37.5 | 254 | 280 | 17 |
| 40 | 230 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
| 50(1) | 250 | 250 | 50 | 90 | / | 32 | 453 | 320 | 68 |
| 50(2) | 320 350 | 320 350 | 50 | 90 | / | 32 | 455 | 320 | 72 |
| 65 | 370 260 | 370 260 | 69 | 104 | 110 | 32 | 630 | 400 | 83 |
| 80 | 400 430 470 | 400 430 470 | 84 | 110 | 140 | 32 | 672 | 450 | 118 |
| 100 | 455 560 | 455 560 | 107 | 148 | 170 | 32 | 761 | 500 | 185 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
