ZMC/ZSC型氣動二位切斷閥-橡膠機械專用閥-ZM(S)C-40 2/3 1(2)
更新：2024/8/20 10:57:46??????點擊：
- 品牌：???上海工開閥門

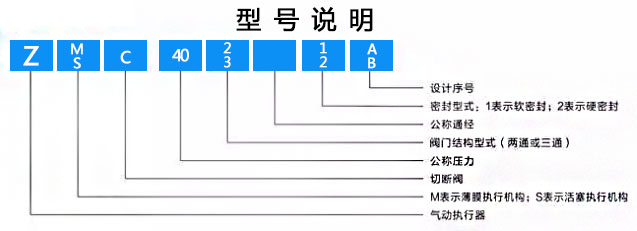

- 型號：???ZMC-402、ZMC-403、ZSC-402、ZSC-403
產品介紹
硫化機專用切斷閥/橡膠硫化機切斷閥/氣動二位切斷閥ZSC-403R(ZMC-403R)/ZSC-402R(ZMC-402R屬氣動執行器類，它按照調節儀表的信號切斷或切換介質（空氣、水和蒸汽），以滿足系統對壓力，溫度，流量等工藝參數的要求，是一款精密鑄造不銹鋼切斷閥，多用于沒有調節要求，只作開關動作，
關閉時不允許泄漏的各種工業生產過程的自控和遙控系統中。
上海工開閥門生產的氣動二位切斷閥，采用多彈簧執行機構，低流阻大容量不銹鋼閥體、超長精密導向的可調節雙重填料密封、高強度滾壓及鍍鉻閥桿、日本大金密封材料等新工藝、新材料，是替代進口同類產品用于橡膠輪胎氮氣硫化、蒸汽硫化或其它工業苛刻使用環境下的理想產品。具有體積小、重量輕、密封性能可靠、壽命長、易于維修和防爆等優點， 能勝任在氮氣硫化上使用。其主要性能指標均達到同類進口閥門水平。因此廣泛應用于關閉時不允許泄漏的各種 工業生產過程和遙控系統中，尤其適用于 各種規格的液壓輪胎硫化機、石油、化工、 油田、造紙等。

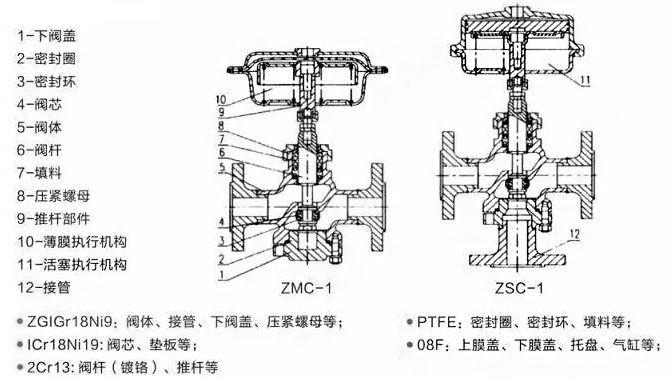

基本結構和工作原理：
ZMC或ZSC型氣動二位切斷閥，由氣動薄膜(活塞)執行機構和切斷閥兩部分組成，當無信號輸入時，執行機構由于彈簧預緊力，使閥芯關閉閥座，當輸入350KPa空氣信號壓力時，由活塞所產生的推力作用于托盤推動閥桿向下動作，使閥芯關閉下閥座，以實現管道內流動介質的切換或切斷。
本產品執行標準:HG/T3236-1989《橡膠機械用氣動二位切斷閥》適用于采用JIS(日本工業標準)、API(美國石油學會標準)或DIN(聯邦德國工業標準)的法蘭連接系統。
ZMC/ZSC型氣動二位切斷閥安裝與維護
1、產品安裝使用前必須核對使用現場的要求是否符合本產品銘牌所規定的條件。
2、壓縮空氣必須清潔干凈，管道內注意把雜物清除干凈，避免雜物卡住閥芯，引起閥門不能動作或泄漏。本產品一般要求直立安裝。
3、介質流向一般要求按箭頭方向安裝。因工藝需要，介質流向可反向或底進，但要選用ZSC型氣動二位切斷閥系列，信號壓力要增大至500KPa。
4、使用過程中如發現閥桿、填料函處滲漏，可把壓緊螺母旋緊便可，如無改善，即檢查閥桿是否被碰傷或更換填料。
5、更換填料時，先把執行機構與閥體拆卸分開，拆下下閥蓋或接管，擰松壓緊螺母，取出閥桿便可更換填料。
橡膠硫化機切斷閥ZSC/ZMC性能規范
| 公稱壓力 | 1.6MPa、4.0MPa |
| 公稱通徑 | 15 20 25 32 40 50 65 80 |
| 訊號壓力 | 0.25~0.35MPa |
| 工作溫度 | -20~+300℃ |
| 工作介質 | 氮氣、液體、蒸汽、氣體 |
| 換向時間 | ≤0.2秒-≤0.5秒 |

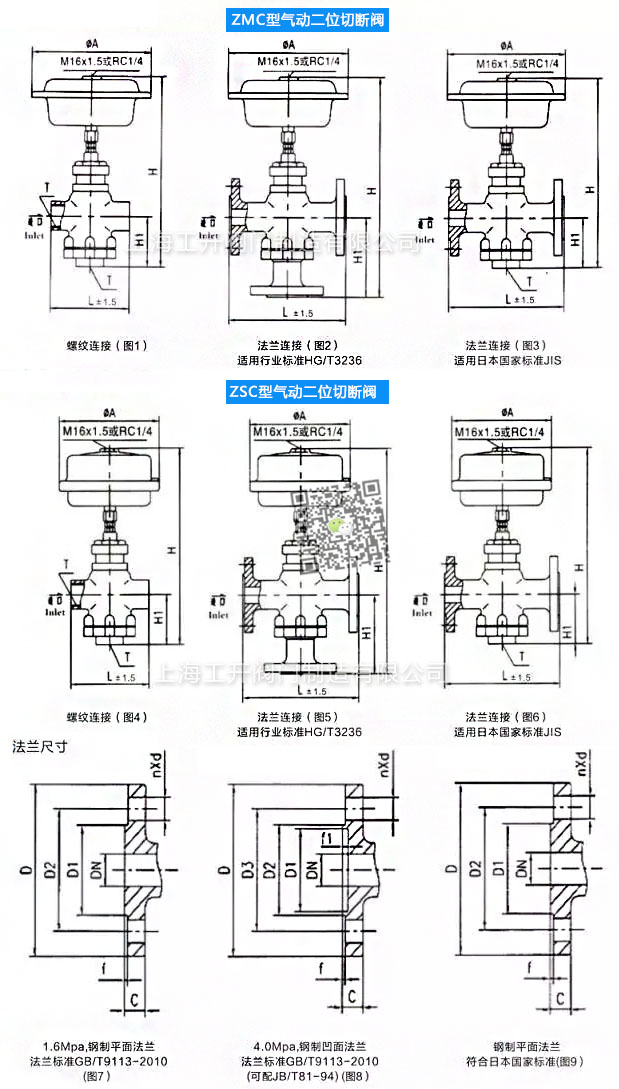

ZMC/ZSC型氣動二位切斷閥外形結構及連接尺寸
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
