斜桿式放料球閥-斜桿釜底放料球閥XGFLQ41F-罐底放料球閥
更新：2024/4/1 11:40:03??????點擊：
- 品牌：???上海工開閥門
- 型號：???XGFLQ41F
產品介紹
XGFLQ41F斜桿式放料球閥-斜桿釜底放料球閥-罐底放料球閥-斜桿式反應釜底閥-斜桿式罐底閥-不銹鋼傾斜式罐底閥-衛生級放料罐底閥-高平臺罐底閥是由主閥體、副閥體、反應釜法蘭，副閥體與主閥體固定連接并形成一個球形的閥芯腔 固定有連接座，連接座上設有第一缺口、第二缺口，第一缺口的深度大于第二缺口，反應釜上設有分別與第一缺口、第 一第二連接部，第二缺口與第二連接部上設置有相互配合的凸起與卡槽，副閥體上還設有進料口，進料口兩側的表 弧度相同；歐底放料球閥閥芯腔內設有球形的閥芯，閥芯的頂部設有凹槽，凹槽與副閥體上表面 面、反應釜形成內凹的球面。
應用范圍：斜桿式放料球閥應用于制藥、生物、精細化工、食品衛生、反應釜、各種罐體等行業的反應容器排料使用，該閥具有排放物料、無殘留、無泄漏、密封性能好等優點。容器在使用攪拌器時，攪拌器在開啟時底部物料能充分隨水流轉動使物料攪拌均勻，該閥采用35度安裝方位可使物料排放有自?xún)艄δ?，在空間上使設備檢修更加方便。閥內采用鏡面拋光粗糙度為0.2-0.45μm，閥門使用更加潔凈。
XGFLQ41F斜桿釜底放料球閥特點：
1、主要組成包括主閥體、副閥體、反應釜法蘭，副閥體與主閥體固定
連接并形成-一個球形的閥芯腔。
2、
主閥體與副閥體上對稱設有閥座，閥座上設有與閥芯配合密封的弧
形面。
3、主體上還設有出料口，出料口與進料口相對。
4、閥芯的中部設有出料孔，出料孔豎直時與進料口、出料口形成- -條
出料通道，閥芯的側面連接有閥桿，閥桿水平設置，閥桿端部連接
有手柄或執行機構。

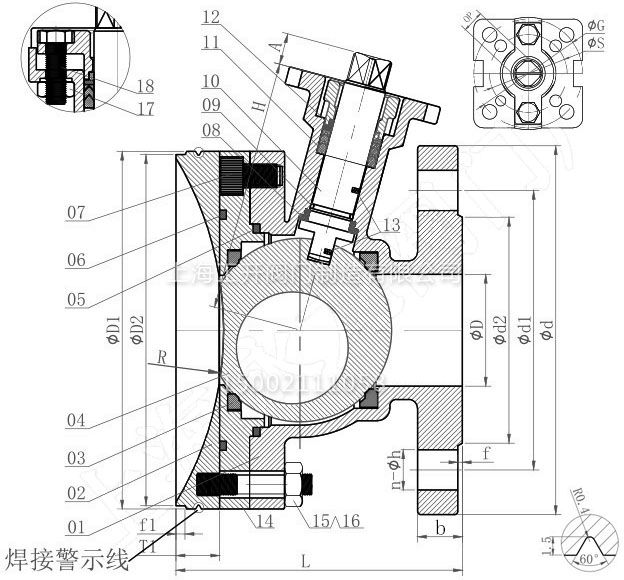

XGFLQ41F斜桿式放料球閥-斜桿釜底放料球閥-罐底放料球閥零部件材質
| 1 | 閥體 | CM8/304 | CM8M/316 | 10 | 閥桿 | CM8/304 | CM8M/316 |
| 2 | 弧形法蘭 | CM8/304 | CM8M/316 | 11 | 填料 | PTFE | PTFE |
| 3 | 閥座 | PTFE | PTFE | 12 | 填料壓蓋 | CM8/304 | CM8/304 |
| 4 | 球體 | CM8/304 | CM8M/316 | 13 | 防靜電裝置 | SS | SS |
| 5 | 閥體密封墊 | PTFE | PTFE | 14 | 閥蓋 | CM8/304 | CM8M/316 |
| 6 | 密封墊 | PTFE | PTFE | 15 | 螺母 | A194-8 | A194-8 |
| 7 | 螺栓 | A193-B8 | A193-B8 | 16 | 螺栓 | A193-B8 | A193-B8 |
| 8 | 止推墊片 | PTFE | PTFE | 17 | 調節螺母 | A194-8 | A194-8 |
| 9 | O型圈 | VITON | VITON | 18 | 調節螺栓 | A193-B8 | A193-B8 |

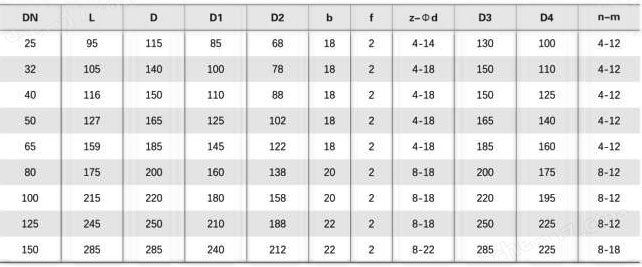

XGFLQ41F斜桿式放料球閥-斜桿釜底放料球閥-罐底放料球閥結構尺寸
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠?xún)價時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
