產品介紹
船用三通溫度自動調節器，簡稱LZF調溫器，主要用于船舶動力裝置中淡水和滑油系統的溫度自動調節，也適用于陸用柴油機，蒸汽輪機，燃氣輪機以及齒輪箱等其它動力機械裝置中冷卻和潤滑系統的溫度自動調節，可以提高熱能的利用率，改善動力裝置的經濟性。
LZF調溫器技術要求：
調溫器的時間常數不大于120S。
調溫器的相對泄露量不大于3%。
調溫器承受的大工作壓力是0.8Mpa。
在規定流量范圍內，調溫器的壓力損失不大于0.5Mpa。
調溫器滿足船用環境條件。
本產品執行標準 GB3456-92
訂貨型號說明：
L Z F □ - 65 - I（50～60℃）
I 安裝形式Type of mounting
65 公稱通徑DN(mm)
□ 空為鑄銅Copper
T為球墨鑄鐵Ductile Iron
F ：法蘭式Flang
G ：管螺紋接口Threaded port
ZG：為錐管螺紋接口Cone threaded port
Z ：為轉閥式Rotating
H ：為滑閥式Sliding
L ：蠟質感溫元件Wax element
LZF調溫器主要性能規范
| 型號 Type | 通徑 DN(mm) | 公稱壓力 pw(Mpa) | 推薦流量 suggest flow rate (m3/h) | 重量 Weight(kg) |
|---|---|---|---|---|
| LHZG-15 | 15 | 0.8 |
淡水 Fresh water 2～4， 滑油 Lub oil 1.5～3 |
2.5 |
| LHZG-20 | 20 | 0.8 |
淡水 Fresh water 3～5， 滑油 Lub oil 2～4 |
2.5 |
| LHZG-25 | 25 | 0.8 |
淡水 Fresh water 4～6， 滑油 Lub oil 3～5 |
2.5 |
| LHF-25 LHFT-25 | 25 | 0.8 |
淡水 Fresh water 4～6， 滑油 Lub oil 3～5 |
8 |
| LHF-32 LHFT-32 | 32 | 0.8 |
淡水 Fresh water 6～12， 滑油 Lub oil 4～8 |
8 |
| LHF-40 LHFT-40 | 40 | 0.8 |
淡水 Fresh water 12～44， 滑油 Lub oil 9～18 |
10 |
| LHF-50 LHFT-50 | 50 | 0.8 |
淡水 Fresh water 18～36， 滑油 Lub oil 13～26 |
12 |
| LHFT-65 | 65 | 0.8 |
淡水 Fresh water 30～50， 滑油 Lub oil 20～40 |
17 |
| LZF-40 | 40 | 0.8 |
淡水 Fresh water 12～24， 滑油 Lub oil 9～18 |
18 |
| LZF-50 LZFT-50 | 50 | 0.8 |
淡水 Fresh water 18～36， 滑油 Lub oil 13～26 |
19 |
| LZF-65 LZFT-65 | 65 | 0.8 |
淡水 Fresh water 30～60， 滑油 Lub oil 20～40 |
20 |
| LZF-80 LZFT-80 | 80 | 0.8 |
淡水 Fresh water 40～80， 滑油 Lub oil 30～60 |
22 |
| LZF-100 LZFT-100 | 100 | 0.8 |
淡水 Fresh water 65～130， 滑油 Lub oil 50～100 |
25 |
| LZF-125 LZFT-125 | 125 | 0.8 |
淡水 Fresh water 90～180， 滑油 Lub oil 70～140 |
32 |
| LZF-150 LZFT-150 | 150 | 0.8 |
淡水 Fresh water 120～240， 滑油 Lub oil 100～200 |
58 |
| LZF-200 LZFT-200 | 200 | 0.8 |
淡水 Fresh water 200～420， 滑油 Lub oil 150～320 |
62 |
LZF調溫器溫度調節范圍
| 溫度控制范圍分類 Temperature control sort | 溫度調節范圍 Temperature adjusting range |
| 10度范圍 10℃ Range | 20～30℃，25～35℃，30～40℃，35～45℃，40～50℃，45～55℃，50～60℃，55～65℃，60～70℃，65～75℃，70～80℃，75～85℃，80～90℃，85～95℃ |
| 15度范圍 15℃ Range | 20～35℃，25～40℃，30～45℃，35～50℃，40～55℃，45～60℃，50～65℃，55～70℃，60～75℃，65～80℃，70～85℃，75～90℃，80～95℃ |

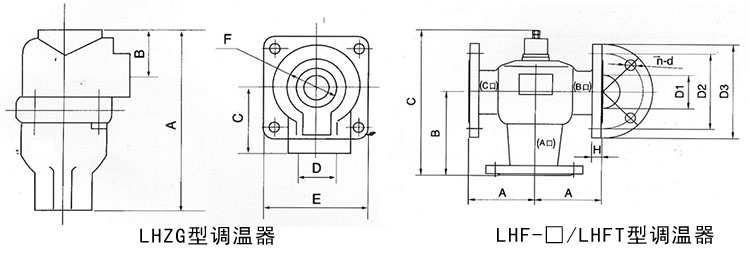

LZF調溫器主要結構尺寸
| 型號 Type | A | B | C | D | E | F |
| LHZG-15 | 160 | 46 | 52 | φ 15 | 80 | ZG1/2 G1/2 |
| LHZG-20 | φ 20 | ZG3/4 G3/4 | ||||
| LHZG-25 | φ 25 | ZG1" G1" |
| 型號 Type | A | B | C | D1 | D2 | D3 | H | n-d |
| LHF-25 LHFT-25 | 90 | 107 | 204 | 25 | 73 | 105 | 14 15 | 4-φ13 |
| LHF-32 LHFT-32 | 90 | 107 | 204 | 32 | 83 | 115 | 14 15 | 6-φ15 |
| LHF-40 LHFT-40 | 110 | 130 | 250 | 40 | 93 | 125 | 14 15 | 6-φ15 |
| LHF-50 LHFT-50 | 110 | 130 | 250 | 50 | 103 | 135 | 14 15 | 6-φ15 |
| LHFT-65 | 110 | 130 | 250 | 95 | 123 | 155 | 14 15 | 6-φ15 |
| 型號 Type | A | B | C | D1 | D2 | D3 | H | n-d |
| LZF40 | 110 | 160 | 190 | 40 | 93 | 125 | 6 | 15 |
| LZF50 | 110 | 160 | 190 | 50 | 103 | 135 | 6 | 15 |
| LZF65 | 110 | 160 | 190 | 65 | 123 | 155 | 6 | 15 |
| LZF80 | 140 | 195 | 210 | 80 | 138 | 170 | 8 | 15 |
| LZF100 | 140 | 200 | 240 | 100 | 158 | 190 | 8 | 15 |
| LZF125 | 158 | 230 | 285 | 125 | 183 | 215 | 10 | 15 |
| LZF150 | 180 | 278 | 365 | 150 | 208 | 240 | 12 | 15 |
| LZF200 | 183 | 289 | 415 | 200 | 273 | 310 | 12 | 17 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
