軸流式止回閥-ZLH41H-貫流式止回閥-GLH41H
更新：2022/6/24 9:03:42??????點擊：
- 品牌：???上海工開
- 型號：???ZLH41H、GLH41H
產品介紹
軸流式止回閥ZLH41H又稱貫流式止回閥GLH41H,該種閥除具有一般止回閥的功能外，獨特的文丘里流線型流道設計具有介質流阻小、流態好、動作靈敏，對介質壓力變化響應速度快。低噪音和低水錘危害閥瓣在彈簧保護避免碰撞；閥體采用整體鑄造和鍛造設計無外部泄露，閥瓣前后有導向支撐不受安裝位置限制可以水平和垂直安裝等優點。軸流式止回閥有圓盤型和環盤型結構，具有合理的流道型線，開啟壓力與壓降小和流通能力大等特性。
圓盤型結構的貫流式止回閥閥芯簡單，易加工，但運動的閥芯是懸臂結構，當閥門口徑較大時，由于閥芯盤的自重和體積大，閥芯運動時易卡阻，因此DN≤250的軸流式止回閥多為圓盤型結構。
DN≥300的貫流式止回閥多為環盤型結構。環盤型結構克服了圓盤型的缺點，閥芯輕，靈活，但結構復雜，閥芯是環形的，密封面大，泄漏面多，不易密封。
軸流式止回閥ZLH41H/貫流式止回閥GLH41H工作原理：
介質通過軸流式止回閥進口端與出口端得壓力差來決定閥瓣的開啟和關閉。當進口端壓力大于出口端得壓力與彈簧力的總和時，閥瓣開啟。只要有壓力差存在，閥瓣就一直處于開啟狀態，但開啟度有壓力差的大小決定。當出口端壓力與彈簧力的總和大于進口端壓力時，閥瓣則關閉并一直處于關閉狀態。由于閥瓣的開啟與關閉時是處于一個動態的力平衡系統中，因此閥門運行平穩，無噪音，水錘現象大大減少。
軸流式止回閥ZLH41H/貫流式止回閥GLH41H特點：
1、流線型流道。介質不繞流，閥門流阻小，節省能源。
2、采用特殊密封結構，無論閥后壓力的高低，閥門都關閉嚴密，密封性能好?？朔艘话阒够亻y在低背壓時密封性能差的缺點。
3、采用浮動的閥瓣結構，能自動補償因安裝和使用中磨損所引起的誤差，密封面緊密貼合，提高了密封性能。
4、啟閉行程短，并能自動復位無沖擊，在較小的流速下，閥門即可全開，關閉時間短。
5、閥門不受安裝位置限制，可以水平、垂直及任意角度安裝。
6、閥門有標準系列和短系列兩種結構長度。短系列結構長度特別適合于安裝位置較小，結構比較緊湊的裝置中。

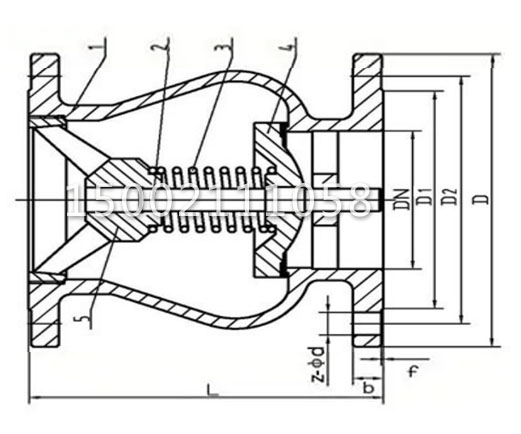

軸流式止回閥ZLH41H/貫流式止回閥GLH41H外形結構
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
