HH46X/HH48X/HH49X微阻緩閉止回閥-水力控制閥-微阻緩閉蝶式止回閥
更新：2024/3/12 15:12:36??????點擊：
- 品牌：???上海工開閥門
- 型號：???HH46X/HH48X/HH49X
產品介紹
HH46X/HH48X/HH49X微阻緩閉蝶式止回閥是由由閥瓣、閥體、緩沖裝置以及微量調節閥所組合而成。該款水力控制閥是 用于污水處理廠、工業供水等水泵出口處，在清水、污水、海水等介質的排水管道上，起著防止介質管網逆流，同時還能夠自動消除破壞水錘的產生，從而保障水泵與管路不受損壞，起著保護作用。

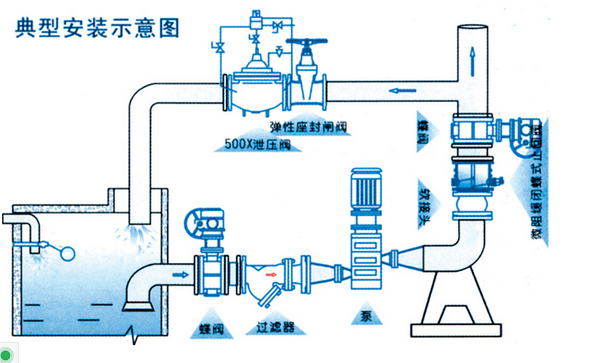

應用范圍：微阻緩閉止回閥可在海水、源木、污水、清水等介質管道上使用，通常是安裝在水泵出口處的位置，它即可實現防止介質逆流，有可防止水錘的產生，從而保障閥門設備的使用安全。
微阻緩閉蝶式止回閥工作原理：依靠進口介質的推力作用，將兩塊閥瓣平穩推開；在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉，達到既防電機逆轉又起消除靜音作用。
HH46X/HH48X/HH49X微阻緩閉止回閥特點：
1、體積小、重量輕，它的結構長度只有旋啟式止回閥的三分之一左右;
2、密封材質選用橡膠，密封性能良好，耐磨損，使用的壽命長;
3、緩閉系統性能非常良好可靠，不會受到管路中介質的影響，使得閥瓣能夠先速關后緩閉的效果，防止水錘產生;
4、由于該閥是橡膠緩沖，因此啟閉平穩，工作運行時能夠達到無噪音、無振動的效果;
5、相對于老式的止回閥流體阻力小，介質能夠暢通無阻，有著非常顯著的節能功能。
HH46X/HH48X/HH49X-10/16微阻緩閉蝶式止回閥性能規范
| 型號 |
公稱壓力 （MPa） |
強度試驗壓力（MPa） | 密封壓力（MPa） |
適用溫度 （℃） |
適用介質 | 緩閉時間 |
|
HH46X HH48X HH49X |
1.0 | 1.5 | 1.1 | ≤80 |
海水 污水 清水 |
≤60秒 |
| 1.6 | 2.4 | 1.76 | ||||
| 2.5 | 3.75 | 2.75 |
HH46X/HH48X/HH49X-10/16微阻緩閉蝶式止回閥零部件材質
| 零件名稱 | 閥體 | 閥瓣 | 閥桿、油缸、活塞 | 彈簧 | 閥座 |
| 材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
HH46X/HH48X/HH49X-10/16微阻緩閉蝶式止回閥結構尺寸
|
|||||||||
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 |
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 | ||||
| L | H | H1 | L | H | H1 | ||||
| 1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 1.0 1.6 2.5 | 350 | 290 | 480 | 297 |
| 50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | ||
| 65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | ||
| 80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | ||
| 100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | ||
| 125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | ||
| 150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | ||
| 200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | ||
| 250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | ||
| 300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 | ||
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
