DOSAPRO管夾閥-鋁合金管夾閥-氣動管夾閥-擠壓閥-箍斷閥-一體式VF管夾閥
更新：2022/8/22 16:51:43??????點擊：
- 品牌：???上海工開閥門
- 型號：???GJ841X-6L/10L
產品介紹
DOSAPRO管夾閥是一款用于關斷、調節，定量，磨損性、腐蝕性和纖維性介質的閥。例如顆粒、粉狀材料、丸狀材料、粉塵、和含固體的液體的解決方案。管夾閥適用于各種氣動輸送系統，其應用領域包括水泥料倉、色素和顆粒處理、陶瓷、玻璃和塑料工業、污水處理、制藥工業、食品工業以及葡萄酒釀造業。

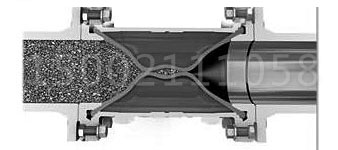

DOSAPRO管夾閥工作原理：

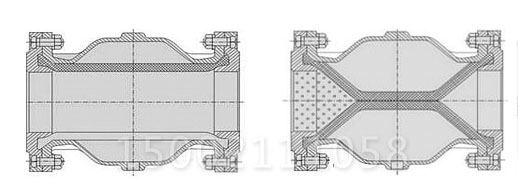

當管夾閥壓縮空氣或液體（為2 bar的壓差）進入到閥體時，有很高回彈力的內襯套被壓縮。閥體的結構確保了內襯套的唇形自由閉合。由此確保了介質流的可靠地關斷，同時也限度地提高了內襯套的使用壽命。
在這種情況下，氣動管夾閥被關閉，從而使得介質流可以被關斷。工作壓力根據公稱通徑而定，范圍為2-6 bar。當壓縮空氣或液體中斷時，特制的內襯套由于回彈力或恢復力的作用和介質壓力的作用而使閥門打開。
1、無壓力損失，無堵塞，無泄露，防水撞擊。
2、特別適用于含顆粒的液—固及氣—固相流。
3、橡膠管道帶有纖維增強結構，耐磨，抗疲勞。
DOSAPRO管夾閥性能規范
| 口徑（DN） | DN25~200 | DN250~300 |
| 工作壓力 | max4bar | max3bar |
| 控制壓力 | max6bar | max4.5bar |
| 壓差 | 2bar | max1.5bar |
| 閥體 | 鑄鐵DN25~200 鑄鋁DN25~300 鑄鋼DN25~300 |
| 法蘭聯接 | 鑄鐵DN25~300，316LDN40~200 |
|
管套材質及 溫度范圍 |
天然橡膠-5~80。C 三元乙丙膠-5~120。C |
| 食品 | 食品橡膠管套 |
| 控制介質 | 壓縮空氣或壓力水 |
| 控制附近 | 手動-三通手動閥 自動-三通電動閥 |
DOSAPRO管夾閥主要外形及連接尺寸
| 口徑（DN） | L | H | D | K | n-L |
| 40 | 150 | 40 | 145 | 110 | 4-18 |
| 50 | 180 | 60 | 160 | 125 | 4-18 |
| 65 | 180 | 60 | 180 | 145 | 4-18 |
| 80 | 220 | 72 | 195 | 160 | 4-18 |
| 100 | 280 | 95 | 215 | 180 | 8-18 |
| 125 | 345 | 120 | 245 | 210 | 8-18 |
| 150 | 414 | 145 | 280 | 240 | 8-23 |
| 200 | 550 | 182 | 335 | 295 | 8-23 |
| 250 | 680 | 229 | 390 | 350 | 12-23 |
| 300 | 820 | 278 | 440 | 400 | 12-23 |
DOSAPRO鋁合金管夾閥控制附件：
管夾閥控制是通過換向閥（二位三通）實現的，換向閥和管夾閥之間傳輸路徑應該盡量短。建議采用直接安裝。為使閥門可快速地打開和關閉，建議采用以下氣流量：
-DN10至DN25=NW4mm-DN200=NmWm 13mm
-DN32至DN150=VW6mm-DN250=NmWm13mm 為保證管夾閥快速打開，我們建議在閥體的氣口接頭處直接安裝快帶排氣閥。在設備配置設計時，應該考慮在管夾閥和換向閥之間安裝壓力開關，調節內襯套的開啟壓力和閉合壓力。壓力開關調節器可對內襯套的各種故障情況（裂隙、孔洞）作出及時的監測，可及時更換新的內襯套。如管夾閥應用于真空系統（負壓大于100毫巴），須在控制氣側和介質流之間進行壓力平衡。方法是將換向閥的通氣孔經-真空泵與介質流相連。
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出?；蛘呤褂脠龊戏浅Ｖ匾颦h(huán)境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
