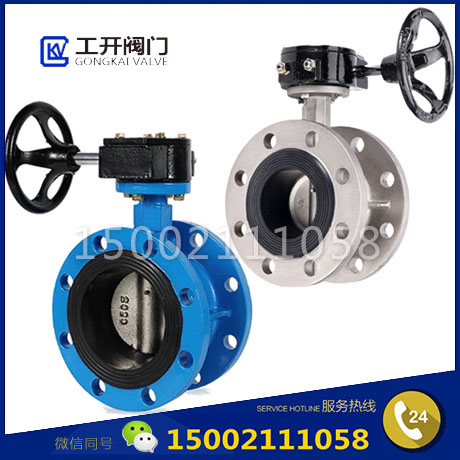

D341X手動軟密封法蘭蝶閥-渦輪雙法蘭蝶閥-中線軟密封渦輪法蘭蝶閥
更新：2022/8/12 8:52:54??????點擊：
- 品牌：???上海工開閥門
- 型號：???D341X-16Q，D341X-16P
產品介紹
D341X手動渦輪軟密封法蘭蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞自身的軸線旋轉，從而達到啟閉或調節作用。具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物，且重量輕，安裝方便，驅動扭矩較小等優點。
該閥門廣泛應用于市政建設、水利工程、電力、給排水、水處理、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等領域，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
D341X手動渦輪軟密封法蘭蝶閥性能參數
| 產品名稱 | 渦輪法蘭式軟密封蝶閥-D341X-16Q D341X-16P | |
| 公稱通徑 | DN（mm） 50～2000 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |
| 驅動形式 | 蝸桿蝸輪傳動 | |
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | |
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 | |
| 密封圈 | 各種橡膠、聚四氟 | |
| 閥桿 | 2Cr13、不銹鋼 | |
| 填料 | O型圈、柔性石墨O | |
| 材料品種 | 氯丁橡膠(CR) | 天然橡膠(NR) | 丁腈橡膠(NBR) | 乙丙橡膠(EPDM) | 聚四氟乙烯(PTFE) | 硅橡膠(SI) | 氟橡膠(FPM) |
| 耐最高溫度 | 82℃ | 93℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低溫度 | -40℃ | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 適用工作溫度 | ≤65℃ | ≤80℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |

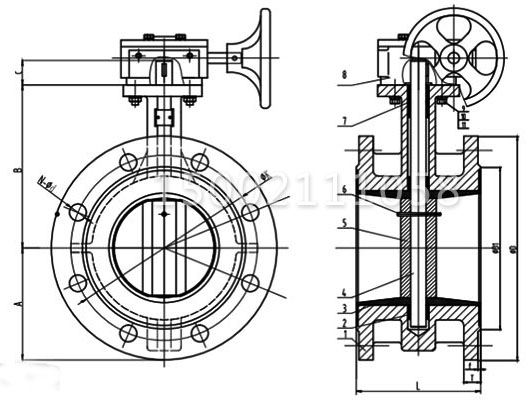

D341X手動渦輪軟密封法蘭蝶閥主要零外形及連接尺寸
|
公稱通徑 DN |
L | H | Ho | A | B | D | D1 | D2 | n-d |
| DN50 | 108 | 63 | 306 | 180 | 200 | 165 | 125 | 99 | 4-18 |
| DN65 | 112 | 70 | 321 | 180 | 200 | 185 | 145 | 118 | 4-18 |
| DN80 | 114 | 83 | 346 | 180 | 200 | 200 | 160 | 132 | 8-18 |
| DN100 | 127 | 105 | 387 | 180 | 200 | 220 | 180 | 156 | 8-18 |
| DN125 | 140 | 115 | 411 | 180 | 200 | 250 | 210 | 184 | 8-18 |
| DN150 | 140 | 137 | 447 | 270 | 280 | 285 | 240 | 211 | 8-22 |
| DN200 | 152 | 164 | 572 | 270 | 280 | 340 | 295 | 266 | 12-22 |
| DN250 | 165 | 206 | 646 | 270 | 280 | 405 | 355 | 319 | 12-26 |
| DN300 | 178 | 230 | 738 | 380 | 420 | 460 | 410 | 370 | 12-26 |
| DN350 | 190 | 248 | 781 | 380 | 420 | 520 | 470 | 429 | 16-26 |
| DN400 | 216 | 296 | 877 | 450 | 470 | 580 | 525 | 480 | 16-30 |
| DN450 | 222 | 320 | 938 | 480 | 490 | 640 | 585 | 548 | 20-30 |
| DN500 | 229 | 343 | 993 | 480 | 490 | 715 | 650 | 609 | 20-33 |
| DN600 | 267 | 413 | 1131 | 480 | 490 | 840 | 770 | 720 | 20-36 |
| DN700 | 430 | 478 | 1476 | 640 | 660 | 910 | 840 | 794 | 24-36 |
| DN800 | 470 | 525 | 1533 | 640 | 660 | 1025 | 950 | 901 | 24-39 |
| DN900 | 510 | 585 | 1655 | 750 | 860 | 1125 | 1050 | 1001 | 28-39 |
| DN1000 | 550 | 640 | 1765 | 850 | 900 | 1255 | 1170 | 1112 | 28-42 |
| DN1200 | 630 | 755 | 1995 | 850 | 900 | 1485 | 1390 | 1328 | 32-48 |
| DN1400 | 710 | 910 | 2310 | 1000 | 925 | 1685 | 1590 | 1530 | 36-48 |
| DN1600 | 790 | 1030 | 2595 | 1000 | 925 | 1930 | 1820 | 1750 | 40-56 |
| DN1800 | 870 | 1140 | 2810 | 1100 | 980 | 2130 | 2020 | 1950 | 44-56 |
| DN2000 | 950 | 1250 | 3100 | 1100 | 980 | 2345 | 2230 | 2150 | 48-62 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請在詢價時一并提出。或者使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://m.qa007.com，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
