偏心半球閥-手動渦輪雙偏心半球閥PQ340H/Y-側裝偏心半球閥
更新：2022/8/11 10:20:59??????點擊：
- 品牌：???上海工開閥門
- 型號：???PQ340F、PQ340H、PQ340Y
產品介紹
偏心半球閥也叫采用偏心曲軸，使得球冠中心線與閥門流道中心線偏離一個偏心距。在閥門開啟時，曲軸轉過一個很小的角度，球冠就會離開閥座，球冠和閥座不再接觸;反之，在閥門關閉過程中，只有在關閉瞬間，球冠才和閥座接觸。這種結構使得球冠和閥座得到充分的保護，大限度地減少了磨損，延長了閥門的使用壽命。
雙偏心半球閥可分為兩種：
1、上裝式：主要針對沖蝕磨損非常嚴重的介質，上裝結構在被損啟閉件的更換維修是非常方便，無須將整臺閥門從管道上拆下，大大的節省了維修時間和成本。
2、側裝式：側裝式結構緊湊、閥門質量輕，適用于對閥門安裝空間有要求的場合。
雙偏心半球閥結構優點：開關輕便，開啟時球與殼體脫離，無任何接觸，啟動扭矩小，轉動靈活。
關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啟閉，安全系數高，密封性能好。
密 封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。
雙偏心半球閥是，解決了工業生產中的漿狀、混流液體、灰塵等介質在管道輸送中沉淀、易結垢、阻塞，使閥門關不嚴等問題。特別適用于鋼鐵業，鋁業，有纖維、微小固體顆粒的紙漿，煤灰，石油氣等行業。
手動渦輪雙偏心半球閥-側裝偏心半球閥 性能參數
| 產品名稱 | 偏心半球閥，側裝偏心半球閥手動渦輪雙偏心半球閥 | ||||
| 公稱通經（mm） | 40－1600 | ||||
| 適用溫度（℃） | －29～300、－29～425、－29～540 | ||||
| 適用介質 | 清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)?、油? | ||||
| 安裝方式 | 立式安裝、臥式安裝 | ||||
| 閥體 | WCB | ||||
| 閥軸 | 2Cr13 | ||||
| 閥瓣 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 | ||||
| 閥座 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 | ||||
| 軸承 | 鋁青銅、FZ－1復合材料 | ||||
| 填料 | 聚四氟乙烯、柔性石墨 | ||||

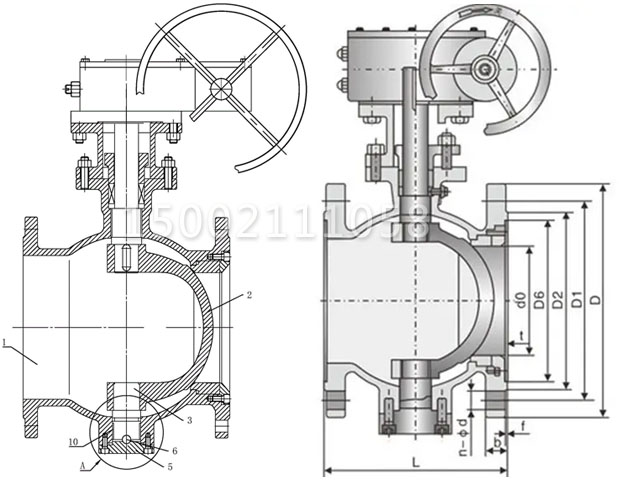

手動渦輪雙偏心半球閥-側裝偏心半球閥 主要零外形及連接尺寸
|
公稱壓力 PN/Mpa |
公稱通徑 DN/mm |
尺寸 （mm） | |||||||
| L | D | K | d | f | C | Z-￠d | H | ||
| 1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
| 50 | 178 | 165 | 125 | 100 | |||||
| 65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
| 80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
| 100 | 229 | 220 | 180 | 155 | 370 | ||||
| 125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
| 150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
| 200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
| 250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
| 300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
| 350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
| 400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
| 450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
| 500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
| 600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
